故障描述:该车仪表有时提示“请检查网络系统”,P档灯闪烁,无车速等信息,行驶及启动、熄火均为正常。
故障分析:
1、CAN通讯系统故障:
2、网关故障;
3、相关网络模块本身故障;
4、相关线路故障等。
排查步骤:
1、通过该故障信息分析,故障点初步确认为舒适网故障,测量MD诊断端口3#和11#号针脚 CAN-H和CAN-L电压为2. 63V和2. 36V, CAN通讯电压正常,断开
蓄电池负极后测量CAN-H和CAN-L之间终端电阻为64Ω, CAN终端电阻正常;
2、用VDS诊断仪读取各系统时发现组合仪表无法扫描出来,且大部分系统所报故障码为:与组合仪表失去通讯,初步判断为组合仪表系统方面为故障点所在;
3、拆下组合仪表插接件测量其电源、搭铁及CAN-H均为正常,但CAN-L无电压显示,断开
蓄电池负极后测量CAN-H和CAN-L之间终端电阻为无穷大,故判断为该通讯线路中存在断路现象;

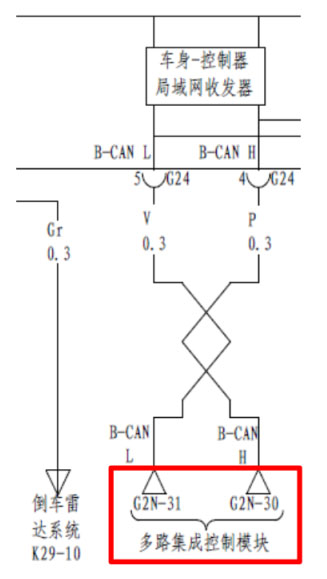

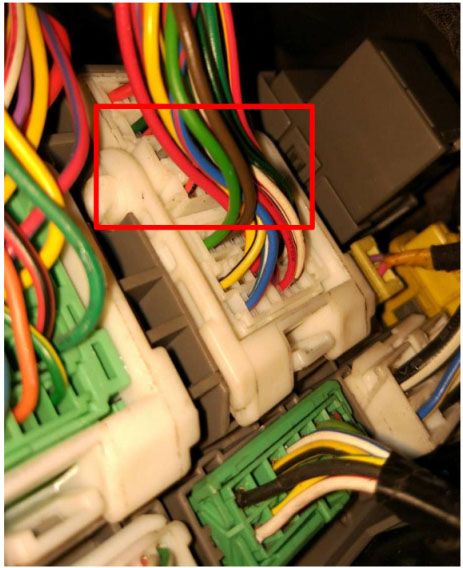

4、通过线路图指导检查其线路时,发现G2N插接件中间插接件未装配到位,处理该插接件后故障排除。
维修小结:在维修CAN通讯系统故障时,必须重点检查其模块的电源、搭铁、CAN-H和CAN-L线对地的电压,及其之间的终端电阻是否正常,以上数据有助于快速排查。
