原因分析

    1、高压配电箱故障；

    2、后驱动电机故障；

    3、后驱动电机控制器故障；

    4、高压线束故障。

维修过程：

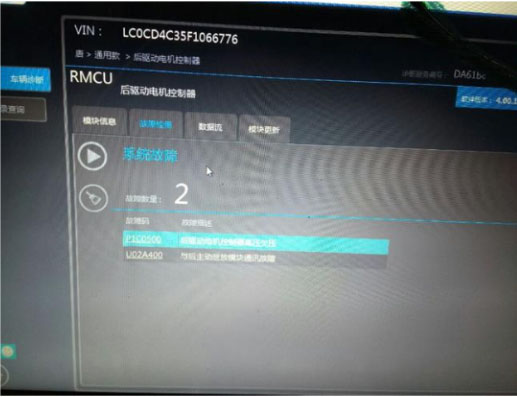

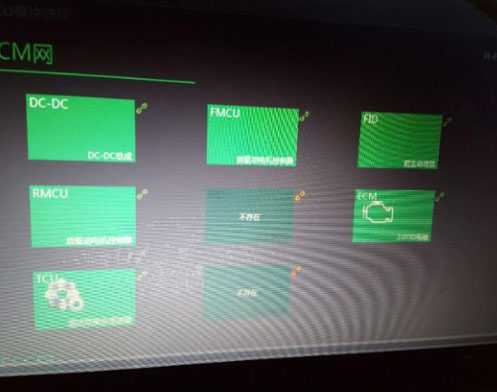

    1、用诊断仪VDS1000扫描整车故障信息，在后驱动电机控制器中报P1C0500；后驱动电机控制器高压欠压，U02A400与后主动泄放模块通讯故障，故障码不可以清除，再整车扫描后发现主动泄放模块不存在。



    2、读取BMS数据流电池组当前电压为611V，读取后驱动电机控制器数据流母线电压为3V,判断是高压配电箱没有高压输出。

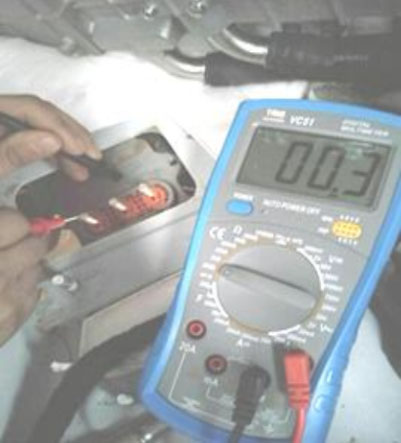

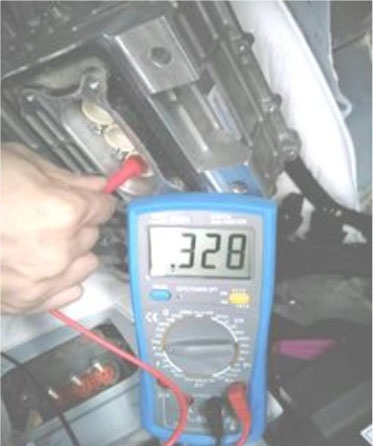

    3、高压配电箱没有电输出，拆开高压配电箱测量后控保险已烧，保险不可能无故会烧，测量检查高压配电箱到后驱动电机母线无异常，测量后驱动电机控制器直流母线到三相线的管压降，电机A. B. C三相两两之间阻值正常，根据以上检查只有后驱动电机控制器有故障，且无法扫拾到后主动泄放，确定是后驱动控制器故障，更换后试车故障排除。



维修小结：在维修故障中要充分利用诊断仪读取故障码数据流结合维修案例和维修资料，更快更好找到故障。
