原因分析：

    1、车载充电器故障；

    2、线路故障：

    3、BMS故障。

维修过程：

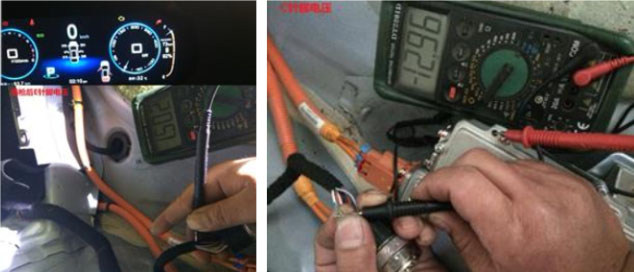

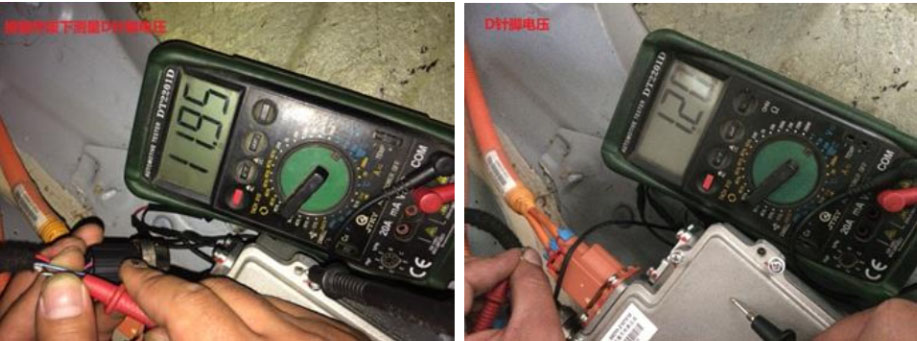

    首先用VDS1000将需要升级的模块升级、清码后检测无故障码。但插枪指示灯仍然无法熄灭。在没插枪时读取车载充电器数据流发现接地状态显示为正常，而正常车辆状态显示为无效值。充电枪链接状态显示为正常，正常车显示为断开，分析为线路故障。检测车载充电器K154接插件，接插件拔下之前测量K154-D电压为1. 2V，拔下测量为11.49V. K154-C接插件拔与不拔变化不大为12. 9V左右，K154-E插枪后与打铁之间阻值为1.5千欧（插头拔不拔都差不多），拔枪后测量为无限大。分析为车载充电器故障，更换后故障排除。









维修小结：尽快熟悉其工作原理，避免误判。
