一辆比亚迪宋MAX 1.5TID车,该车行驶中偶发性熄火同时仪表上提示请检查ESP、EPB、变速器及发动机系统。
故障分析:
根据组合仪表及诊断仪提示故障判断为动力网通讯异常导致,可能导致此故障发生的部件有:
1、TCU故障;
2、电液模块故障;
3、线束故障等。
排查步骤:
1、由于故障现象为偶发性,车辆到店后首先检查了仪表板配电盒、TCU及电液模块等插接件一切正常,无松动或进水现象:

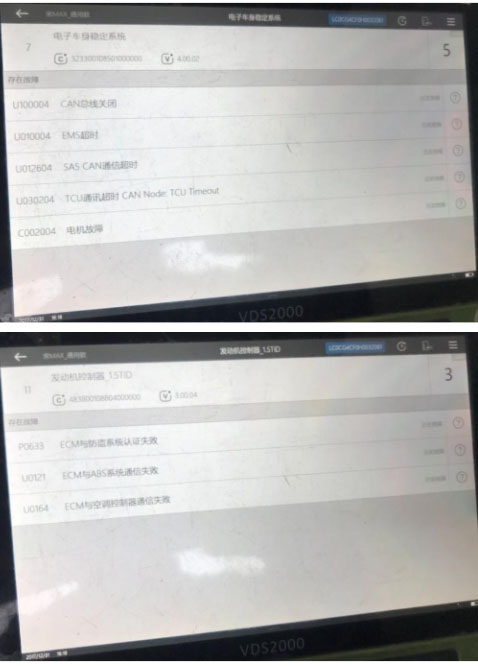

2、路试过程中组合仪表提示的故障只闪烁几次,由于此故障无法复现,根据诊断仪调取的故障码进行判断,故障为动力网通信异常导致,因此先倒换TCU及电液模块后试车故障未再现;
3、顾客将车取走3天后来电,故障出现,车辆
无法启动,要求救援;因偶发性故障担心车辆拖到店后故障又消除,因此到客户家中检查车辆,考虑之前更换过TCU及电液模块,此次检查主要围绕线束及CAN线检测;

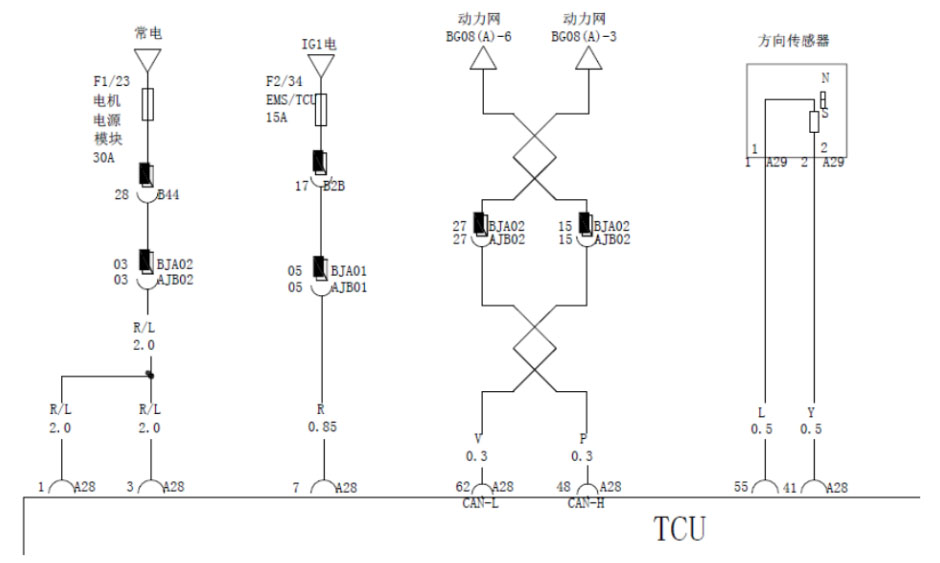

4、检查时车辆为ON档电,晃动发动机线束,故障有消除情况,根据此现象和对照电路图进一步排查,确定为BJA02与AJB02接插不良导致;
5、更换发动机线束,故障排除。
维修小结:在排除故障时要认真分析,熟悉电路工作原理,不要盲目换件,避免走弯路增加维修时间引起顾客不满。
