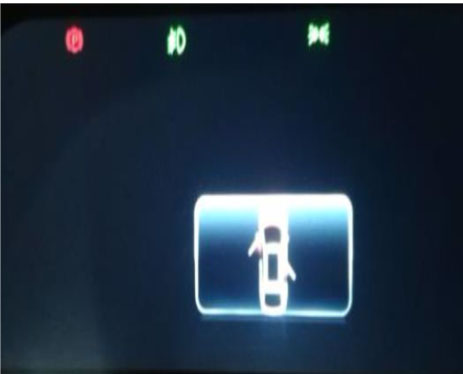

一辆2015款比亚迪唐,该车行驶过程中仪表黑屏,模式开关处所有指示灯全部熄灭。
原因分析:
1、组合仪表故障
2、低压电器故障
3、低压电器电源故障
维修过程:
1、车辆可以上电,仪表黑屏无法使用EV模式。先倒换组合仪表后故障依旧。
2、通过查看电路图,组合仪表和模式开关均由IG1提供电源。怀疑整车电源存在故障,检查保险后发现仪表配电盒IG1保险烧损。
3、故障原因应为IG1保险烧损导致,EV模式无法使用同样是因为IG1电源断开,BMS失去工作电源导致。更换IG1保险后上电,组合仪表点亮后瞬间熄灭,检查IG1保险再次烧损,线路存在短路。
4.逐一断开仪表配电盒插接件发现当断开仪表配电盒B口通往车辆后备箱的插头后,IG1保险不再烧损。
5、经过检查发现车辆后备箱右后侧靠近
EPB模块处插接件有烧损情况,经过与用户沟通得知车辆后备箱曾经有洗衣液漏过,当时仅清理了表面没想到会烧损线路。此时只有通过更换地板线束排除故障。
维修小结:唐车型后备箱内有较多电子控制模块,要提醒用户在日常生活中尽量不要把液体类物品放置在后备箱,即使放置也一定要确保不要漏液,谨防出现此类模块或线路泡水故障。
维修点评:当烧保险时,首先确认烧保险的具体原因,排查相关线路及器件是否短路、进水,避免盲目换保险。
