一辆2015年比亚迪S7，该车开空调不起作用。多媒体下排操控空调的所有按键均不起作用，其它如音量键管用；触屏其它多媒体功能均正常，操作空调时的风量、温度、模式调不了。用VDS2000扫描车辆，发现空调控制器扫描不到。
原因分析：
1、空调控制器供电、搭铁线路故障
2、空调控制器CAN线路故障
3、网关故障
4、舒适网11其它模块故障
维修过程：
1、依据电路图，ON档电检查空调控制器接插件G91一有12V电。
2、依据电路图，G92-7, G91-21, G91-22, 3个针脚对地电阻均小于1Ω2
3、依据电路图，测量G92-5电压为2.52V, G92-6电压为2.41V，均在正常范围。
4、断开
蓄电池负极线5分钟后，测量G92-5与G92一之间的阻值为无穷大。正常的阻值为60Ω。
5、根据以上电路图CAN-H. CAN-L走向，测量两者线路分别的阻值。

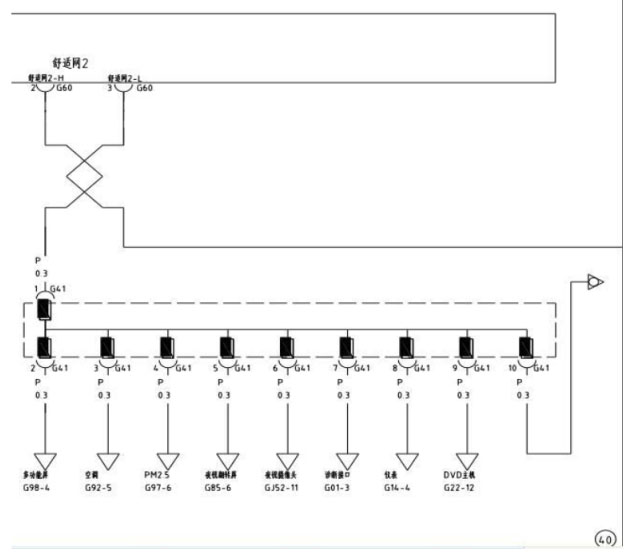

根据电路图CAN-H的走向为：G92-5--G41-3--G60-2
综上：故障点是G92-5--G41-3之间的线路存在断路现象。
根据电路图CAN一的走向为：G92-6--G41-13--G60-3
综上：故障点是G92-6--G41-13之间的线路存在断路现象。
仔细检查发现，仪表线束靠左边A柱附近，线束有断裂现象。更换仪表线束故障排除。
维修小结：
1、排查线路故障要依靠电路图，在实际操作中，也要结合车实际情况。
2、排查电路故障要从简入难。
维修点评：根据断裂状态来看属于非正常断裂，对于此类故障服务店应进一步确认断裂原因，如挤压、干涉等原因。
