一辆行驶里程超20万km的比亚迪e6，该车仪表请检查制动系统，用诊断仪读取故障码为：真空泵继电器1、2故障，真空泵系统失效故障。
原因分析：
1、继电器故障。
2、相关线束故障。
3、真空泵内部故障
维修过程：
1、检测继电器无故障
2、检查继电器端子无电源，查看F3-1保险己熔断，更换后再次被熔断，由此可以说明线路中有打铁。
3、测量保险到继电器，继电器到真空泵均无打铁。

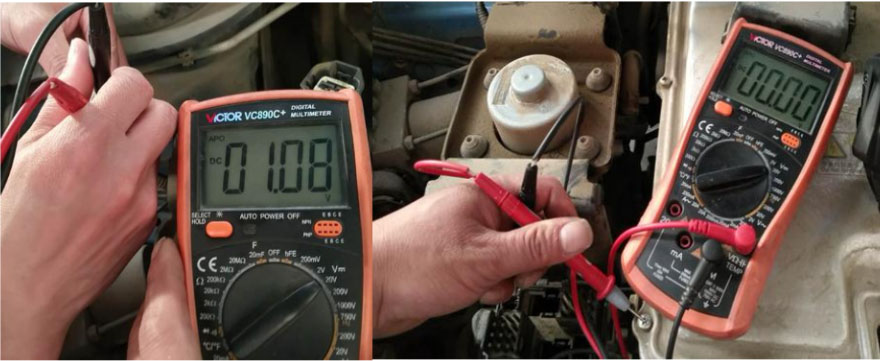

4、检测真空泵线束端子与壳体导通，可判定为真空泵内部电路，更换后故障排除。
维修小结：维修电路故障一定借助电路图少走弯路。
