原因分析：

    1、电液模块故障；

    2、TCU故障；

    3、CAN网络故障；

    4、线路故障。

维修过程：

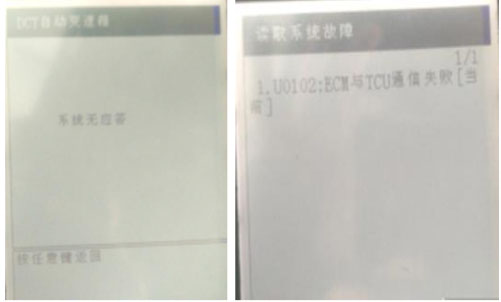

    1、将车辆拖回店内检查，故障现象和顾客描述一样，用ED400进入变速器系统，显示“系统无应答”，进入ESP系统，读取故障为“U0102:ECM与TCU通信失败”。

    2、检查TCU各保险正常，检查TCU及电液模块接插件均正常。

    3、拔掉电液模块插接件，用ED400重新进入变速器系统，依旧显示“系统无应答”，插上新的电液模块故障依旧。

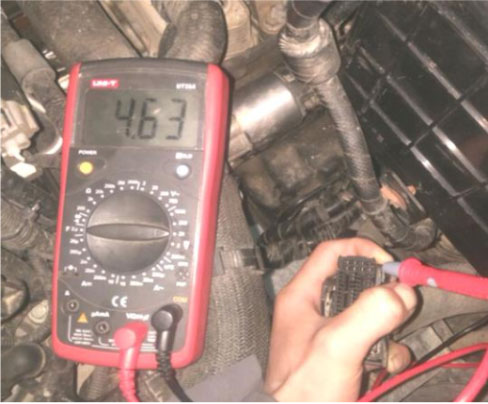

    4、怀疑TCU方面故障，拔下TCU插接件根据针脚定义测量A49-1电压4. 63V，正常电压应为12V，怀疑线路存在虚接。

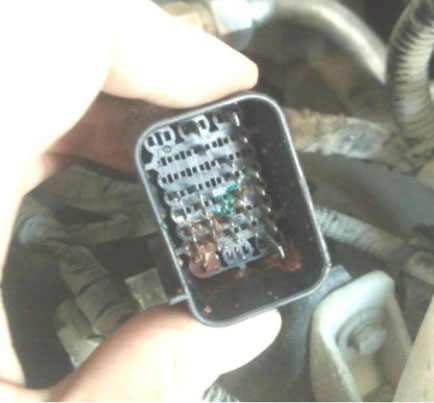

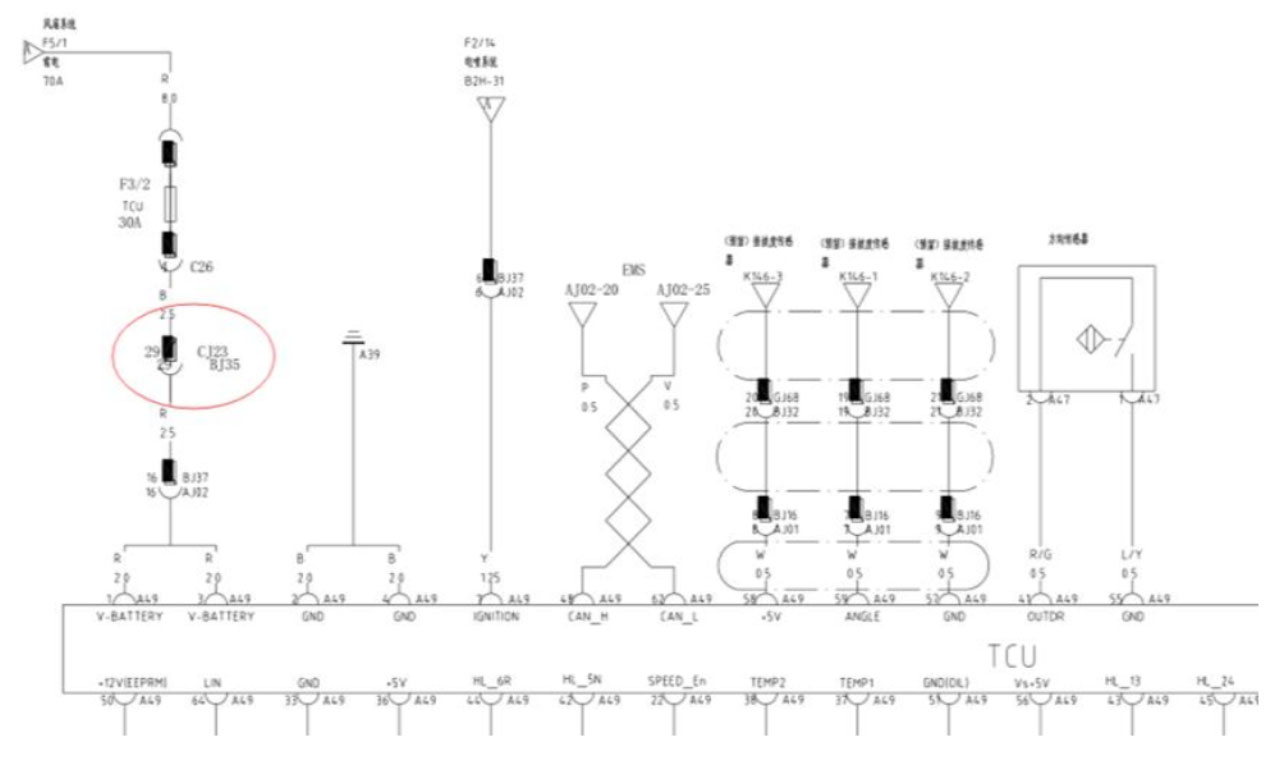

    5、根据线路图依次测量BJ37/AJ02-16电压4. 45V,准备测量CJ23/BJ35-29时，拔开插接件发现里面有锈蚀，并且CJ23-29针脚腐蚀断了，更换前舱线束及前横梁线束，同时检查更换副水壶及三态压力开关。后期跟踪回访车辆一切正常。





维修小结：

    1、此故障虽然和在修理厂维修发动机关系不大，但还是建议客户保养维修还是要到比亚迪4S进行维修，如果前期有去4S就有可能避免此故障的发生。

    2、维修线路问题要熟悉电路原理图，从简到难，就能很准确找到故障。
