故障分析：

    1、电器系统干扰；

    2、舒适网线路故障；

    3、舒适网上某个模块故障等。

排查步骤：

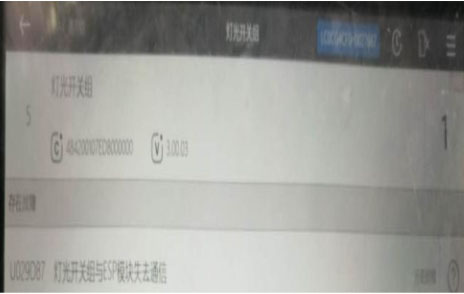

    1、首先用VDS2000检测，前照灯系统报：与SAS系统失去通讯、ESP系统失去通讯，组合开关报：与BCM失去通讯、与灯光旋钮失去通讯，灯光开关组报：与ESP失去通讯，车门多路控制器报：与BCM失去通讯；清除故障码，测试车辆，故障无法重现，发现车辆加装了行车记录仪，于是拆下记录仪，经过一段时间试车，故障再次出现；







2、再次检查车辆，还是报和上次一样的故障码，排除行车记录仪，怀疑CAN网络线路故障，测量CAN线未发现故障；

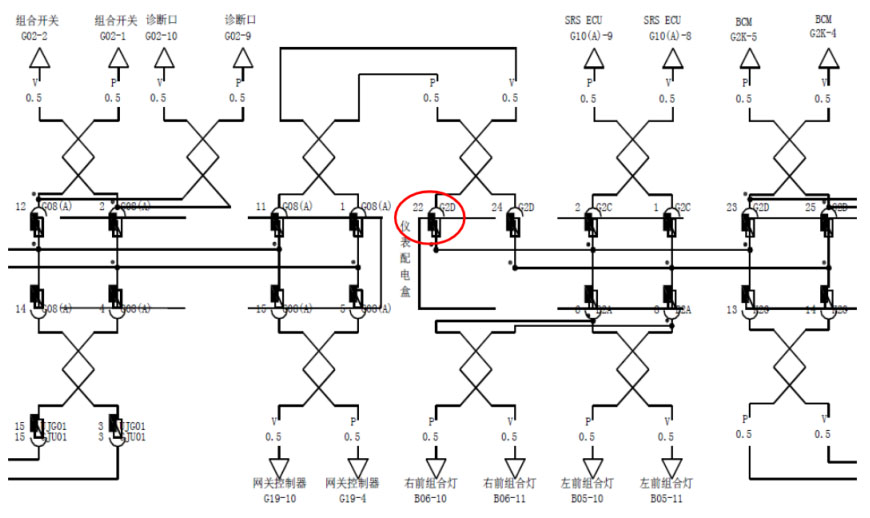

3、根据故障码结合电路图，发现各个故障通讯模块之间有一条共用CAN线，G2D-22到G08A-1和G2D-24到G08A-11，检查发现G2D-22退针，并且针脚已经卡不紧了，于是更换仪表线束故障解决。



维修小结：通讯类故障一般多为线路故障，而且网络故障可能性较大，线束故障有线束断路，线束与线束之间短路，线束对地或对电源短路，维修时应全面测量以便准确找到故障点。
