原因分析：

    1、充电口总成故障

    2、相关线路及相关保险丝接插件等故障

    3、充电锁总成故障

    4、仪表配电盒故障

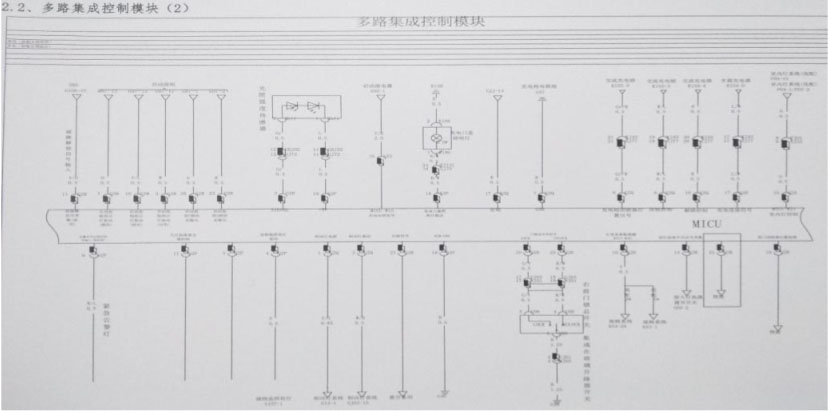

    附：充电枪锁系统原理图

维修过程：

    1、故障车辆检查：车辆使用上电正常。整车开闭锁车正常。检测系统程序都是最新状态。整车断电，插枪验证故障存在。

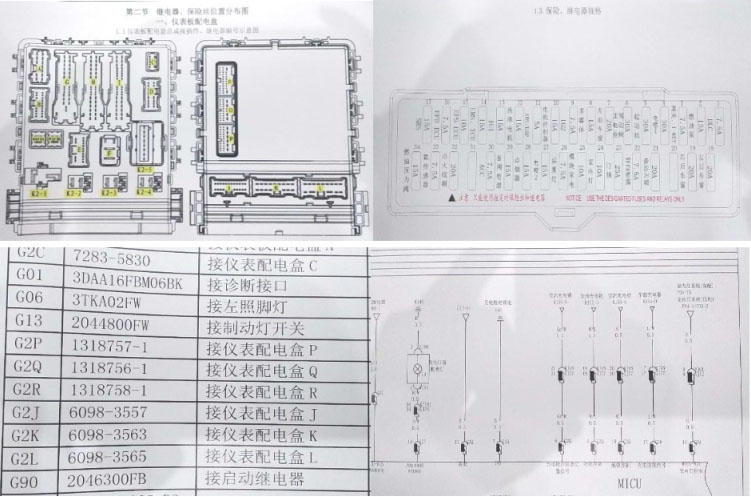

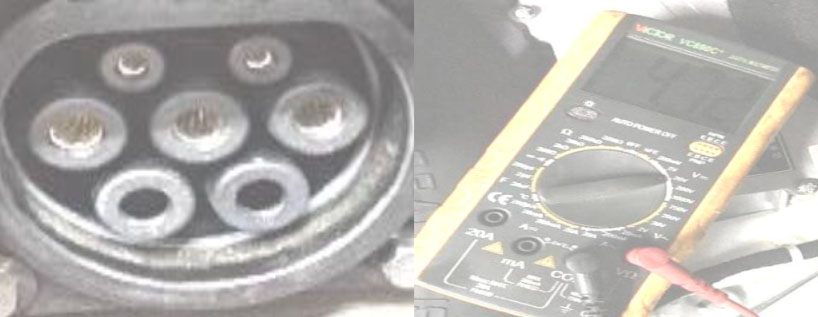

    2、拆除右后侧内饰板检查充电枪锁时手动开闭功能正常，插枪遥控验证没有工作声音，所以也说明没有工作。然后测量充电枪锁没有控制电源。有K155/5的闭锁状态检测电压4. 72V。根据相关控制原理分析，有仪表配电盒来控制开闭功能，找到对应G2Q/8/18插头供电验证，后部K155/3/4插头有电说明线路导通正常。

    3、根据诊断故障表现，怀疑仪表配电盒内部异常没有充电锁控制电压输出导致故障。替换仪表配电盒总成故障排除，同时说明充电枪锁正常。



维修小结：

    此故障为仪表配电盒内部异常导致故障。按流程根据故障现象分析，及时结合线路图分析排除外部因素。由易到难的原则，减少排查时间，提高客户满意度。

    此故障可能其它相同车辆是否也有此现象也可以借鉴提高排除故障效率。

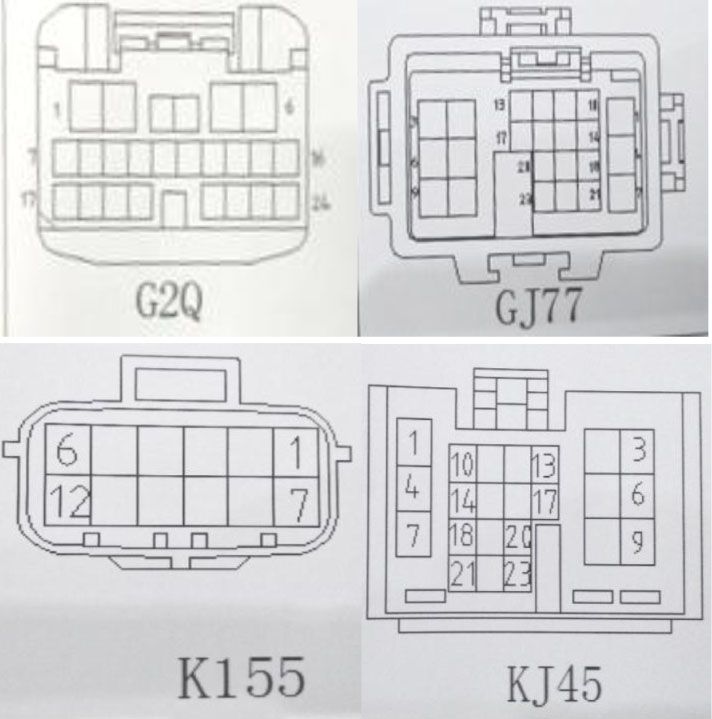

    建议先检测仪表配电盒后部供电，可以快速排除后部线路及部件是否正常。仅供参考，本店第一台此故障。充电枪锁相关接插件信息分享如下图：
