故障分析：

    1、燃油压力低及燃油泵故障；

    2、ECM故障及电源接地故障；

    3、发动机机械故障；

    4、曲轴位置传感器及相位传感器故障；

    5、点火系统及喷油器故障等。

排查步骤：

    1、现场上电启动，上ON档电时，仪表发动机故障灯不点亮，SVS灯点亮，变速器档位指示异常，档位己入P档，但显示D档能启动，启动转速正常，根据启动时运转声音判断发动机机械部分正常，有气缸压缩感，但不着车；

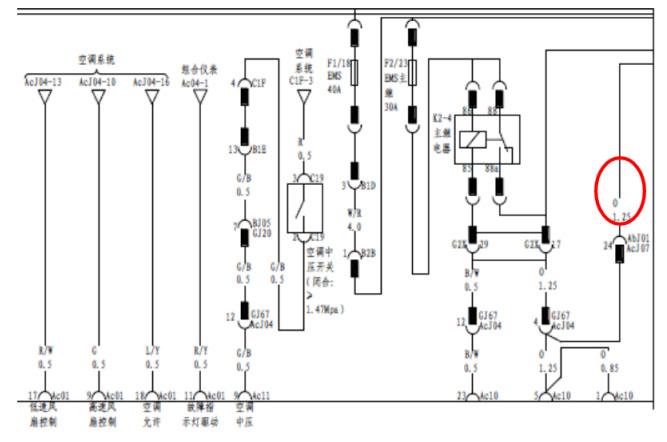

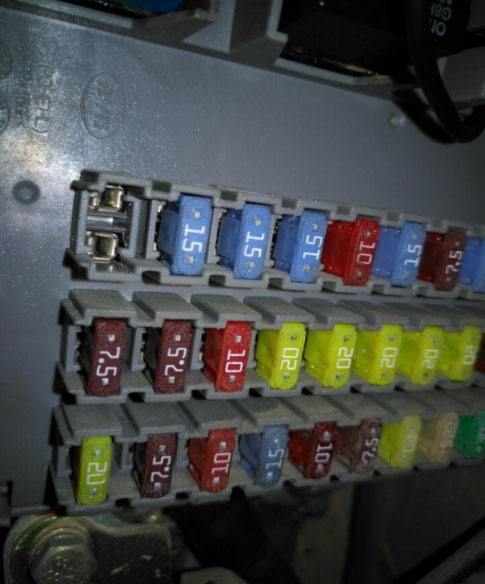

    2、测量然油泵 K15-4＃与K15-1#无电压，测燃油泵保险F2-24有电压正常，测燃油泵继电器 K2-6的86脚无12V电压。故障明显是电源缺少，查看电路图，燃油泵继电器线圈供电脚由F2-23保险供给，测F2-23保险发现己熔断，换插同样保险再次熔断，F2-23保险以下线路或负载有短路；

3、线路短路多发生于机舱，仔细检查发现右防火墙上方与空调低压管部位，ABJO1与ACJ07线束与空调低压管干涉，检查发现244脚橙黄色己快磨断且与另一条同时磨穿，处理该线 路，故障排除。



维修小结：结合电路图，有利于快速判断故障。
