一辆比亚迪唐DM，该车发动机起动后，仪表显示发动机附件功能受限，如图：
原因分析：
1、点火系统故障：1)火花塞；2)点火线圈
2、供油系统故障：1)喷油嘴；2)高／低燃油泵
3、进气系统故障：1)进气管及气门；2)空气滤清器、空气流量计、节气门、进气连接软管3)
涡轮增压器 4、发动机机械故障：1)驱动正时；2)活塞、气缸、曲轴连杆
5、发动机控制故障：1)发动机控制器；2)传感器；3)执行器；4)控制线路
维修过程：

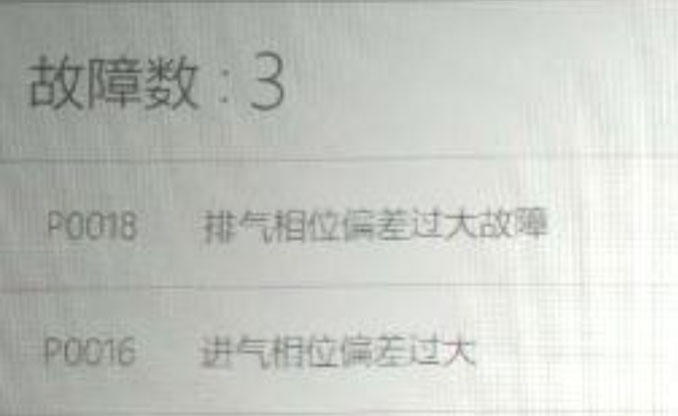

1、使用VDS读取发动机控制器故障信息为：P0018排气相位偏差过大故障；P0016进气相位偏差过大；
2、使用VDS读取发动机控制器数据进行分析发现：1)目标进气相位（-12)与进气相位（0)，两者相差12; 2)排气相位（0）与目标排气相位（20)，两者相差20;

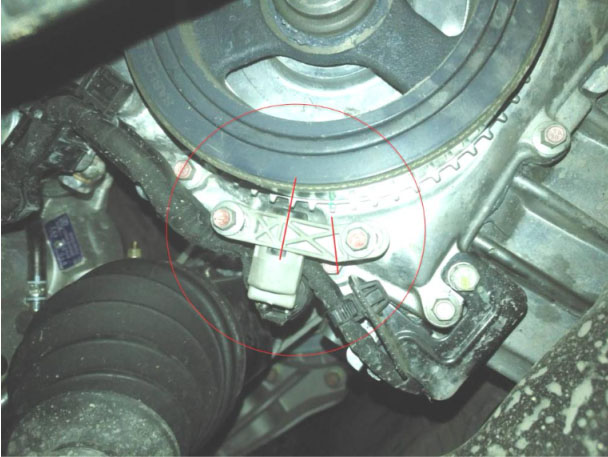

3、进一步检查发动机正时，发现曲轴皮带轮信号齿相差2个齿；
4、根据上述故障原因，重新安装曲轴皮带轮，对好信号齿，故障解决。
5、正时检查与安装方法：
5. 1、如上图所示，进排气凸轮轴信号齿与缸盖平面稍微低一点（lmm左右），不能超过缸盖断面；

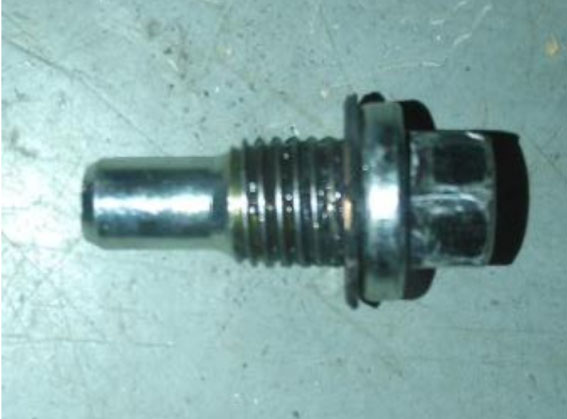

5.2、拆下检查曲轴定位螺栓，必须连同垫圈一起取下，否则影响曲轴定位的正确，曲轴定位螺栓旋入并扭紧力矩为10NM;

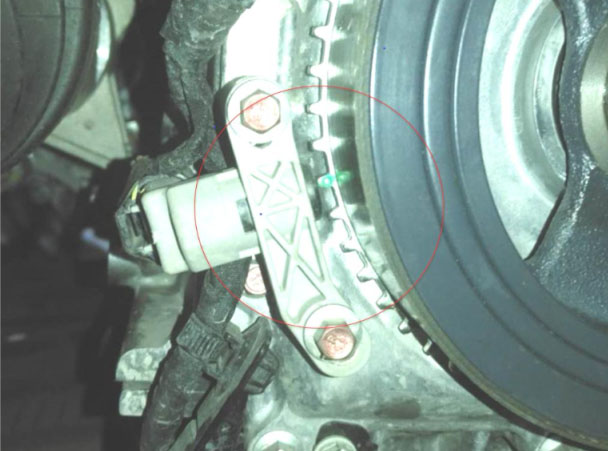

5.3、使用曲轴定位器（黑色）安装曲轴皮带轮（如发现曲轴皮带轮存在滑转或减振橡胶开裂，需进行更换新曲轴皮带轮。
注：皮带轮螺栓只能重复使用两次，螺栓上的金刚石垫圈在更换新螺栓时一起更换，螺栓螺纹上涂上螺纹锁固胶，拧紧完最好放置10个小时后再打着启动发动机；
拧紧曲轴皮带轮螺栓：第一次先用力矩扳手打100NM，再转90转角，最后可用200NM力矩复检下。
维修小结：结合发动机结构原理、故障代码、读取VDS数据进行确认，分析其故障原因，细心检查每个零件，排除其故障。
维修点评：对于全新一代唐DM.唐、S7等搭载487ZQA发动机的，建议服务店订购工装：自制配件JB-SZ17-140922-07-87售后工装制作－M00666，以便维修及提升效率。
