一辆比亚迪唐，客户反映：该车仪表上电量表不显示及仪表提示请检查充电系统。
原因分析：
1、BMS故障
2、CAN网络故障
3、线路故障
4、继电器故障
维修过程：

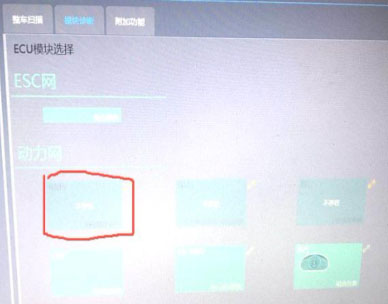

1、接车后用VDS诊断电脑连接车辆进入诊断系统，扫描模块发现BMS模块不存在，进入前驱动电机控制器系统，报故障码U01100与电池管理系统通讯故障及其它故障；

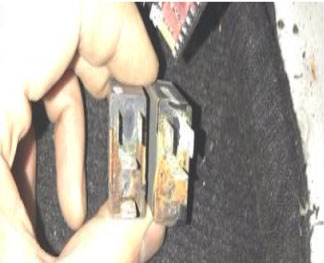

2、因扫描不到BMS模块，怀疑BMS模块故障，拆下BMS接插件后测量网络电压正常，负极搭铁正常，常电电源正常，测量双路电时发现双路电无电源，结合线路图排查发现仪表板副配电盒继电器针脚断裂，导致无双路电输出，更换表板线束故障排除。
维修小结：维修处理排除故障时，可先对故障相关联部件进行排除及车辆相关部件工作原理图和线路图分析结合排查，检修过程少走弯路。
