一辆秦PRO DM车型上电后组合仪表提示请检查行人探测系统、请检查交通识别系统等提示信息,并且道路偏离预警,自动紧急制动无法开启。
原因分析:
1、前挡玻璃脏污或有霜雾导致MPC摄像头无法识别;
2、MPC视频控制器软件或标定故障;
3、MPC模块自身或其线路故障。
维修过程:
1、清理车辆挡风玻璃上的冰霜与灰尘,重新上电,依然报故障且无法开启自动紧急制动;
2、连接VDS读取系统内有多个故障和且系统需升级,记录故障清除故障码升级所有程序,再次测试MPC只报故障码C1C3149:内部电路故障;
3、测量MPC插头电源接地CAN无异常,与商品车交叉测试确认故障来自多功能视频控制器
4、更换多功能视频控制器后报故障C1C3400转换编码失败,C1C3254无校准数据;

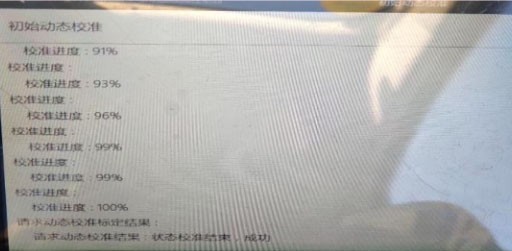

5、使用VDS写入旗舰配置并上路进行初始动态校准完成后故障码清除,MPC所有功能恢复正常。
维修小结:
1、在本次维修中,由于秦PRO DM使用的M PC与全新一代宋使用的博世MPC校准方法是不一样的,起初没有认真看技术专刊,由于方法错误走了很多弯路路试校准匹配时会出现校准讲库异常,可停车使用VDS进入低功耗在唤醒车辆就可顺利完成。还有秦PRO DM多功能视频模块拆下的备件编码在配件系统查询导出的是适用于燃油秦PRO,而备件EPC查到的秦PRO DM应用的多功能视频模块编码与原车不一致经咨询备件伎术核实确认是通用,后续会维护信息希望对大家有帮助。
2、冬天由于霜雪或灰尘等遮挡MPC摄像头可能也会出现此故障,也要做好相关排查。
