一辆行驶里程约1.6万 km的2017款比亚迪e5纯电动车。该车按压遥控钥匙,无法开启车门,只能使用机械钥匙打开驾驶室车门。进入驾驶室后,踩下制动踏板,按下电源开关无法上电启动。
故障分析:e5纯电动车无法上电启动,主要有以下原因:①启动型铁电池电力不足;②动力电池电力不足;③低压控制电路故障。先从简单的启动电池开始检查分析。
1.e5启动型铁电池基本工作原理
启动型铁电池属于低压铁电池,与传统内燃机汽车普通铅酸
蓄电池不同,内置有电源管理器并需要专业充电工具进行充电。铁电池不能对其它燃油车辆进行跨接启动操作。
启动型铁电池有“正常”、“休眠”、“超低功耗”、“低电压保护”等工作模式。各种工作模式能够自主切换,不影响工作性能。当铁电池电量低于设计值时,如果条件满足(前舱盖关闭,电源开关处于“OFF”挡位),能够主动触发“智能充电”功能,可以由动力电池经过DC转换器进行充电。

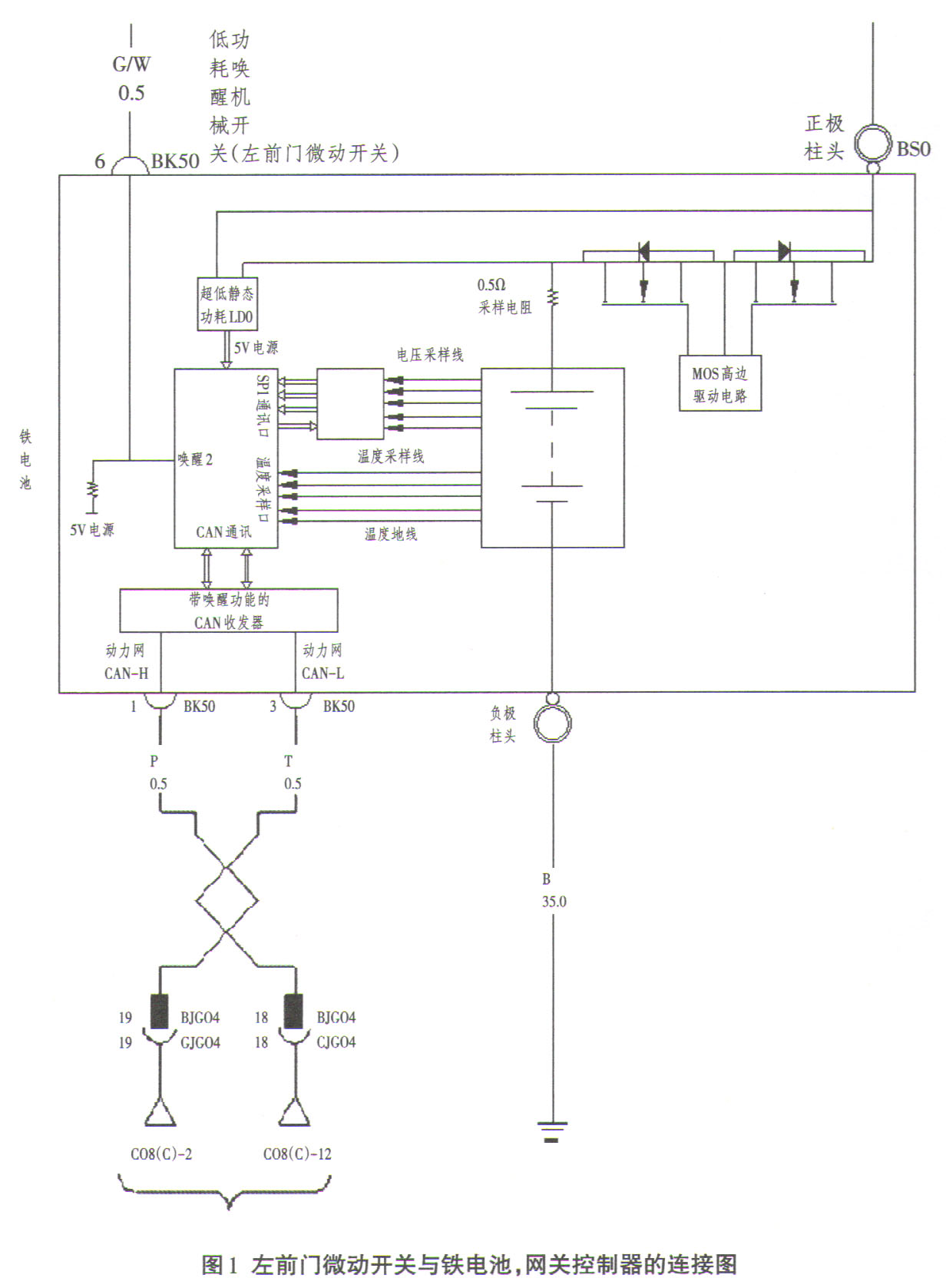

如果智能充电失效,铁电池有可能切断整车电源。这种情况下可尝试持续按下左前门微动开关激活铁电池,如图1所示,再启动车辆至“OK”挡,给铁电池充电。
铁电池需要与整车进行通讯,才能够正常使用。如图1所示。铁电池上的3#CAN转接头与网关控制器通讯。当电路连接正常,触发左前门微动开关或按下遥控钥匙车门解锁按键,铁电池内部管理器控制铁电池正极端输出电流,为车身各电路模块供电。
2.启动型铁电池检测
根据上述铁电池工作原理,先对铁电池进行检查。正负极连接导线牢固,网络通讯线束插头无虚接。使用数字万用表测试铁电池电压为0.5V左右,严重低于工作电压。使用另一个
蓄电池搭接后,车辆顺利上电,仪表灯点亮,显示动力电池剩余电量95%,满足行驶需要。将搭接备用电池拆卸,检测高压控制总成DC端子输出电压13.5V,说明DC-DC系统可以正常工作。
充电一段时间,关闭电源开关,再次启动车辆,还是无法正常上电。再连接备用
蓄电池,启动车辆,仪表显示屏显示“请检查启动型铁电池系统”。测量此时铁电池两端电压0.5V,说明这段时间没有充电。铁电池无法充电,也无法输出电压,主要的原因有:铁电池处于休眠模式,铁电池内部损坏。考虑到该车刚买不久,铁电池损坏的可能性较小。先检查铁电池是否处于休眠模式,将备用
蓄电池搭接上电,按下启动电源开关,用智能钥匙靠近车门微动开关,按下左前门微动开关进行激活,仪表显示OK。拆卸备用
蓄电池后,关闭启动电源开关。再次打开启动电源开关,仪表正常上电,且显示屏无报警信息,测试
蓄电池静态电压12.5V。
维修小结:该实训车可能在使用后,没有按照正常的方式锁好车门,或者前舱盖没有完全关闭且长时间没有使用,导致铁电池进入休眠模式。解除休眠模式后,车辆可以正常上电行驶。
