比亚迪秦右前及后摄像头无信号故障检修
来源:本站整理  作者:佚名  2020-09-24 08:36:54

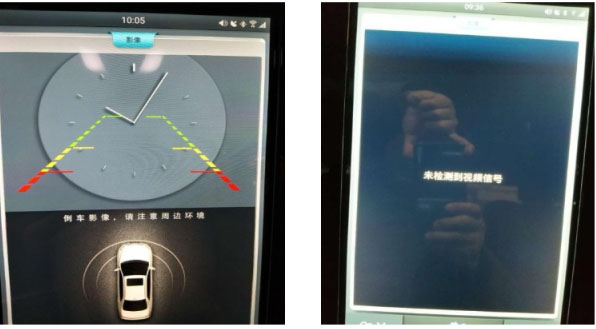

     一辆2017款比亚迪秦,该车在正常使用中多媒体突然间显示倒车影像及右前轮摄像头影像没有图像,且多媒体显示未检测到视频信号。

原因分析:
1、多媒体本身故障。
2、摄像头到多媒体之间的线束故障。
3、有关线束插接件故障。
4、多媒体主机程序故障。
排除方法:
1.经过实车测试,初步检查后发现客户描述车辆故障属实。
且前后摄像头同时存在视频信号传输故障。

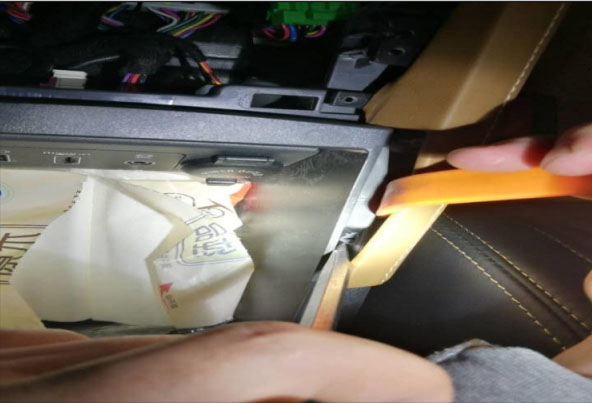

2、在检查和拆卸过程中车内中央手扶箱及中央操作面板在拆卸时需注意后部有个“内张”性卡扣。

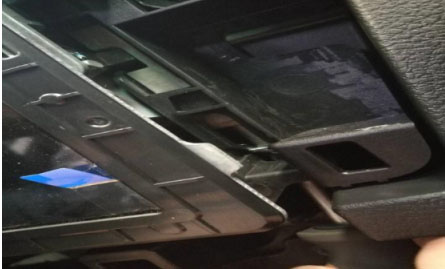

3、通过实际拆解多媒体主机周围边饰条后发现,多媒体主机的拆卸方式与以往传统的多媒体主机拆卸方式不同,需要注意其自锁结构。
4、因车辆的配置只有前后影像,车辆出厂未配置360°全景影像,所以车辆没有装配全景影像模块,所以在故障处理的时候通过仔细观察可以少走弯路。

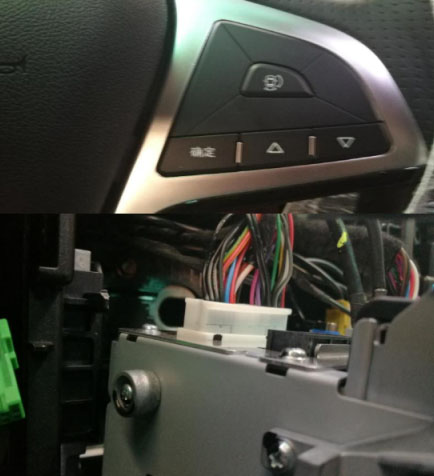

5、经过拆解多媒体主机后检查,导致车辆故障的产生是由于多媒体主机上面的插接件未插接到位引起,经过将此插接件拔插后固定,测试车辆故障排除。

维修小结:
1.维修此类故障要着重观察了解分析车辆的具体配置。根据车辆的实际出厂配置来确定维修方案。
2.在处理新车型车辆的故障问题时,应先详细观察车辆零部件模块的安装工艺,然后根据具体的安装工艺来对车辆的零部件模块进行拆卸维修。

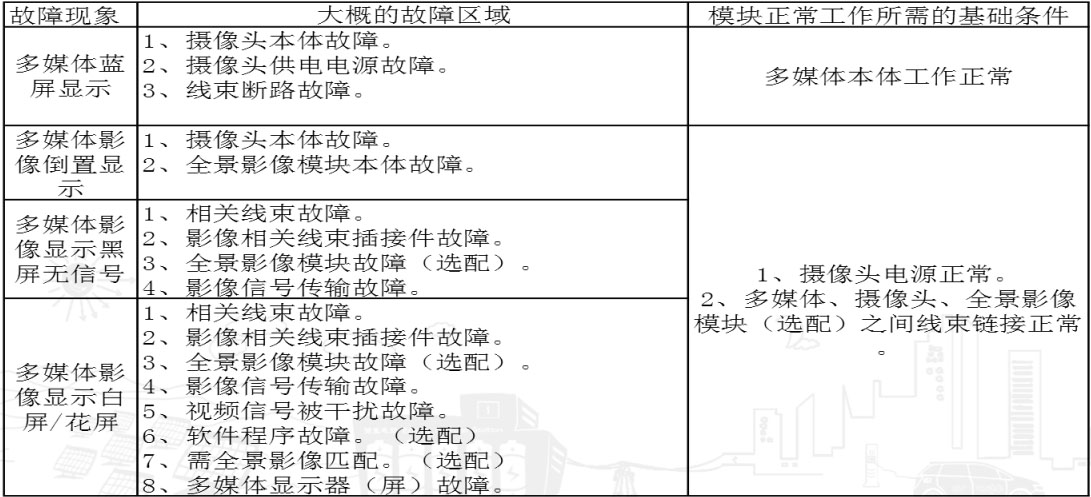

3.在处理此类故障时应先明白模块与摄像头之间的逻辑关系。
