一辆比亚迪宋,用户反映:该车行驶过程中仪刹禺发性提示治检查ESP系统。用诊断仪VDS2000整车扫描读取系统故障,在ESP系统该取故障码;C004008:制动踏板开关信号故障。
原因分析:
1、制动踏板开关故障;
2、制动踏板开关线路故障;
3、制动踏板开关间隙故障;
排查过程:

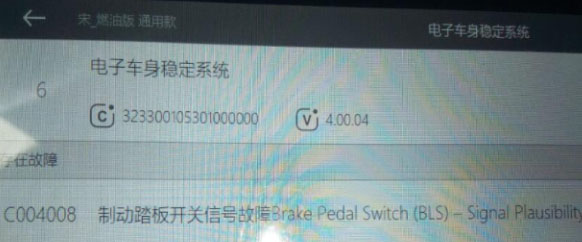

1、用诊断仪读取系统故障码为C004008制动踏板开关信号故障,根据故障码定义拆下制动踏板开关,测量3号和4号针脚导通正常,线束也无短路或断路。

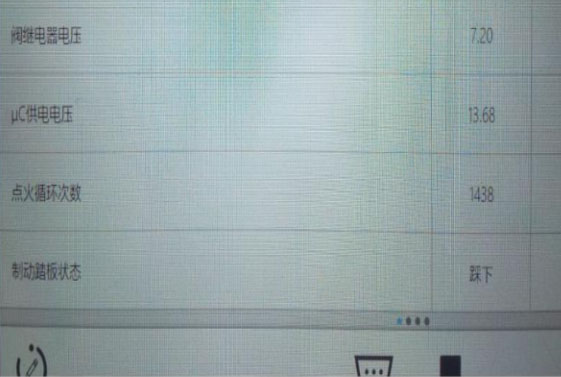

2、读取数据沛后信踩制动查看
数据流的变化,发现
数据流在松开制动踏板后,还显示制动踏板处于踩下状态,怀疑是制动踏板回位不好或者是制动开关故隐。

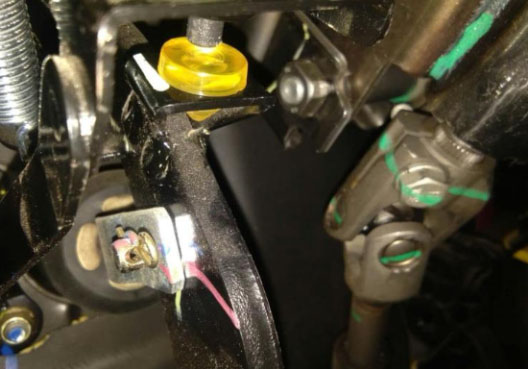

3、拆制动开关检查制动踏板时发现制动踏板开关限位垫凹陷。导致制动踏板在正常位置时开关有时候会出现接通状态。
4、更换新的限位垫后,反复测试开关信号正常,试车故障未再现故降排除。
维修小结:维修电路故障时善于观察
数据流,同时对元器件工作原理要清楚,这样可以有效的快速的找到故障点。
