一辆比亚迪e5(非液冷)轿车,该车在充电时和上OK电行驶时电子风扇常转;故障一直存在。
原因分析:
1、电子风扇线路故障;
2、高压冷却液循环不畅;
3、水温传感器或电机故障;
4、高压电控故障等。
排查过程:
1、VDS扫描整车模块,并未报相关故障码;

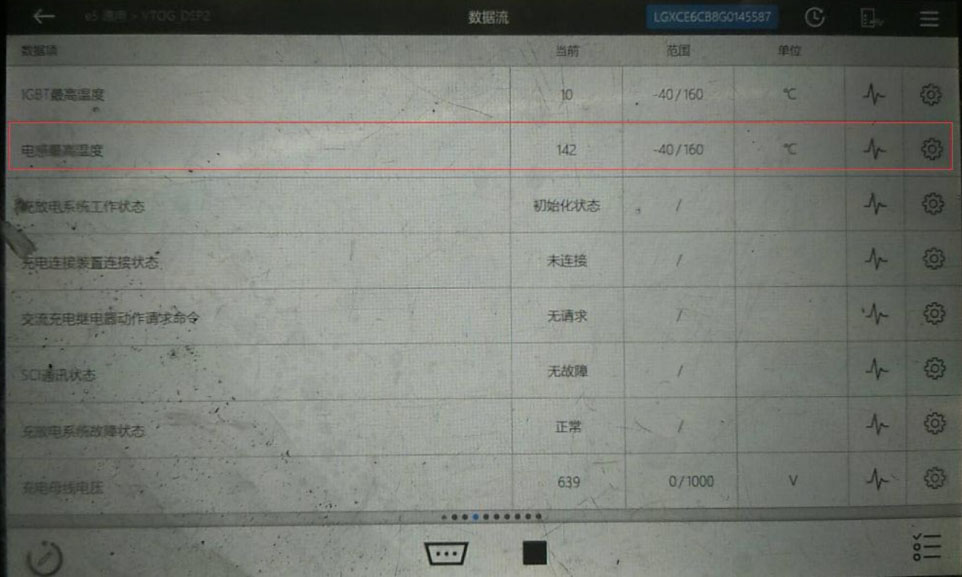

2、读取VTOG-DSP2数据流,查看IPM、IGBT、电机等温度为正常(10℃左右),而电感温度却达到142℃(见下页
数据流),由于IPM、IGBT、电感都在高压电控总成内,只有电感温度异常,故可以排除水路本身问题,确定为电控内部问题;
3、更换高压电控后,试车故障排除。
维修小结:善于利用关键
数据流,直接确定根本故障点。
