一辆比亚迪宋DM,用户反映:该车仪表显示“EV功能受限“。无纯电模式,启动时直接启动发动机。
原因分析:
1、电源管理器系统故障;
2、高压系统控制器故障;
3、相关控制线路故障
排查过程:

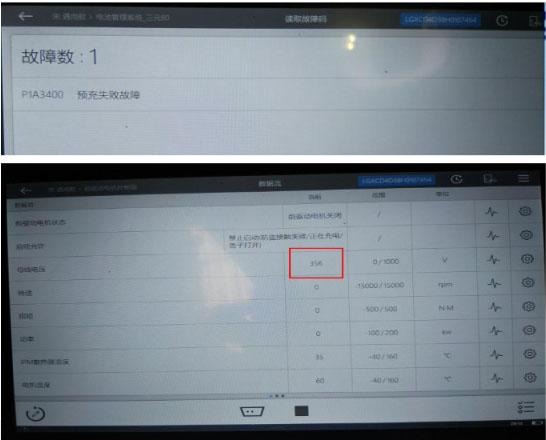

1、读取电源管理器系统故障码为:P1A3400:预充失败故障;
2、读取前驱动电机
数据流及其他高压系统母线电压在上电时均只能达到356V左右,无法继续上升电压,初步判定为未达到预设预充电压值导致。

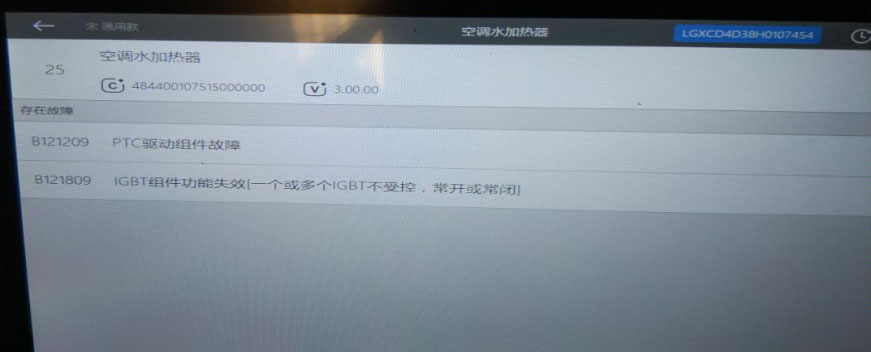

3、读取其他系统故障码时:PTC水加热器报:B121209:PTC驱动组件故障;B121809:IGBT组件功能失效(一个或多个IGBT不受控,常开或常闭);判断为TPC内部故障导致预充失败,拔除PTC水加热器高压插接件并短接互锁线路后,上电后故障排除,判定为PTC水加热器总成内部材质不佳导致。
维修小结:当预充失败时,需要考虑所有高压零部件的可能性。
