一辆比亚迪宋DM,该车无法启动,仪表报检查车辆网络、检查发动机系统。
原因分析:
2、车辆网络通讯故障;
3、整车控制器故障故障;
4、相关线束故障。
维修过程:
1、VDS扫描车辆发现,发动机
ECU无通讯、读取整车控制器报U010300:与发动ECM通讯故障,读取变速器报U1701:TCU与ECM通讯失败,确认是发动机
ECU无法通讯导致车辆
无法启动;
2、查看电路图测量发动机
ECU插头A01的112号113号针脚电源正常,测量接地正常,测量A01的101和109号针脚CAN线电压正常;
3、因为发动机
ECU还需要电喷主继电器吸合后提供电源、将A01的102号针脚(电喷主继电器控制器脚)搭铁测量发动
ECU端A01的119和120没有电源,检查F1-2保险烧毁;

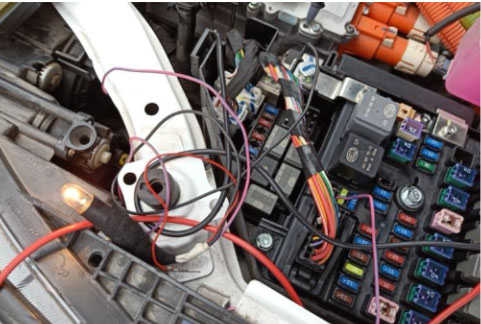

4、检查烧保险原因,在保险Fl-2的下游接上一个5W的小灯泡一直是亮的说明线路已经短路了;
5、查看电路图该保险给发动机
ECU、增压压力限压电磁阀、
涡轮增压器循环阀和碳罐控制阀提供电源,拔下AlA播头测量14号脚正常,13号脚一直搭铁(发动机线束端测量)接着将3个电池阀插头拔下也是短路状态,检查线束外观,未见有明显的磨损情况,分析是线束内部短路导致,更换发动机线束,试车,故障排除。
维修小结:对于烧保险问题,必须确认烧保险的具体原因后,才能更换部件。
