比亚迪秦Pro DM驾驶辅助系统故障检修
来源:本站整理  作者:佚名  2020-09-29 08:55:17

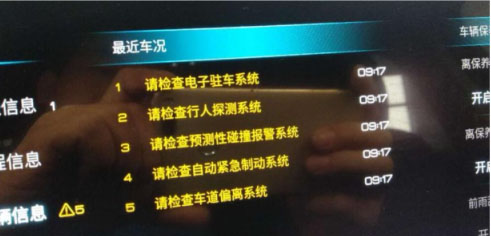

   一辆比亚迪秦Pro DM,用户反映:该车驾驶辅助系统故障。仪表和PAD提示:请检查电子驻车系统、请检查行人探测系统、请检查预测性碰撞系统、请检查自动紧急制动系统、请检查车道偏离系统。

原因分析:
1、多功能视频控制器故障
2、线路故障
3、整车控制器故障
4、ESP故障

维修过程:

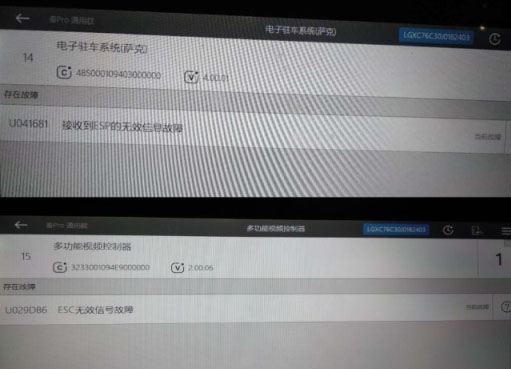

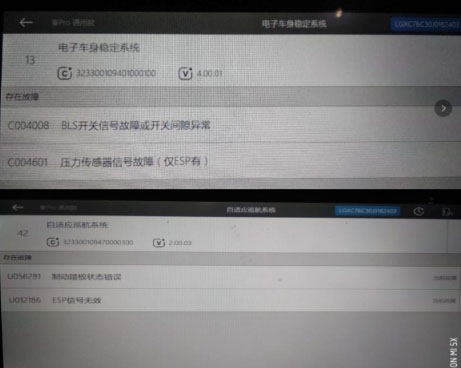

1、用VDS2000读取故障码发现ESP报:(1)BLS开关信号故障或间隙异常,(2)压力传感器信号故障(仅ESP有);EPB报:接收到ESP的无效信息故障;自适应巡航系统报:(1)制动踏板状态错误,(2) ESP信号无效;多功能视频控制器报:ESC无效信号故障。

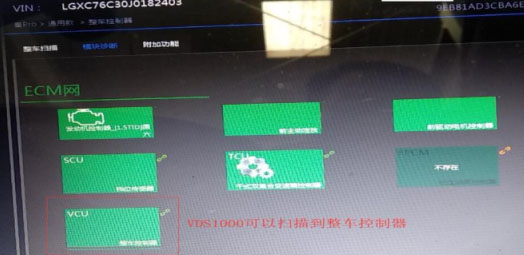

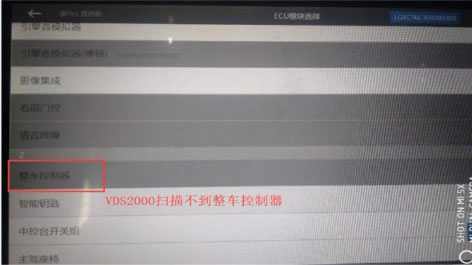

2、因系统报BLS开关信号故障或间隙异常、制动踏板状态错误、ESP信号无效等故障码。考虑到驾驶辅助系统都要收到ESP有效信号才能正常工作,根据故障码首先检查制动灯开关和刹车深度传感器及相关线路,未发现异常。进一步检查发现用VDS2000扫描不到整车控制器,但测量整车控制器的两路电源搭铁正常、CAN线电压电阻均正常,从诊断口测量各网络电压电阻也正常,开始分析整车控制器的制动信号没有给出,但尝试倒换整车控制器测试故障依旧.随后尝试用VDS1000扫描发现可以扫到整车控制器整车控制器无故障数据流也正常(且防盗清码编程都正常车辆也可以行驶)所以可以排除整车控制器的问题。(VDS2000扫描不到整车控制器因联网不及时或VDS未完全更新等原因造成)。

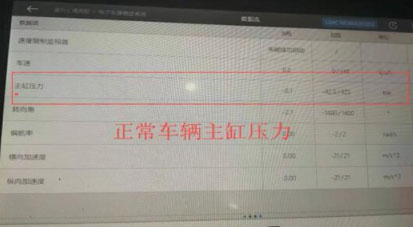

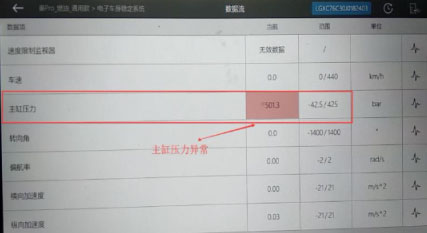

3、进一步读取ESP数据流发现主缸压力在制动踏板未踩下状态时为501.3 bar(异常),正常最大值为425bar。对比正常车辆在制动踏板未踩下时主缸压力为-0.1bar到1bar左右,但故障车ESP数据流在不踩刹车时主缸压力为501.3ba傲据异常。分析是ESP ECU检测到主缸压力高认为是制动踏板已经踩下了,但是BLS信号和刹车深度信号又是末踩下状态,这几个信号对比是冲突的所以ESP会报出来BLS开关信号故障或开关间隙异常并给其它模块发出无效信息的故障。结合ESP报:压力传感册信号故障(仅ESP有)分析此故障为ESP内部压力传感器异常导致.到此判定ESP总成故障,更换后故障排除。
维修点评:
1、当系统中有多个故障码时候一定要找到这些故障码直接的关联性,这样故障排除效率会大大提升;
2、VDS设备需要定期进行更新,特别时发现部分系统进入不了的情况,先考虑更新软件;
3、数据流的分析非常重要,针对数据流不熟悉的情况,建议最好找个同样的车辆进行对比分析。
