原因分析：

1、相关模块故障；

2、相关供电线束故障；

3、其他故障



维修过程：

1、车辆到店故障确实存在，出现故障时用VDS检测，电脑扫描不侄引空调控制器、4G模块、SRS、多功能屏等，考虑到对应模块是否一起供电，就测量了模块电压正常（12V）；



2、根据电路图发现出现故障的模块都属于舒适网，就测量了各模块CAN线电压CAN高CAN低均0.7V异常，网关终端电阻有125Ω正常（排除网撇障）；

3、确定为舒适网CAN线某个模块或线束故障，在断开蓄电池负极静止5分钟后再拔掉网关接插头测量舒适网CAN线高低均对地导通（异常）根据电路图发现此款车型网络上没有转接头只是直接从舒适网的CAN线上分别分接到对应模块然后再有一路接到仪表配电盒再从仪表配电盒分出3路分别有（倒车雷达、SRS、引擎模拟器）。

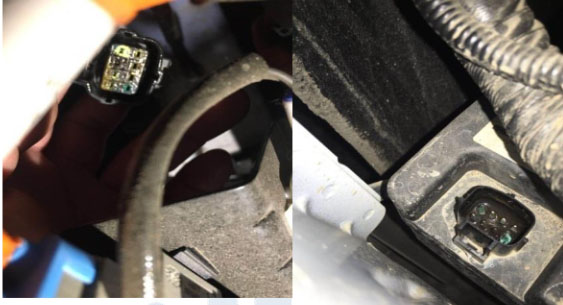

4、断开仪表配电盒上的G2D插头再次测量网关插头CAN线对地阻值为无穷大（正常），可以锁定为仪表配电盒之后模块或线路故障，此款车配置没有倒车雷达就只剩下SRS和引擎模拟器，在检查引擎模拟器接插头的时候发现进水严重腐蚀导致短路拉低整个舒适网，暂将接插头处理干净包好故障排除。



维修点评：能够结合电路图及拓扑图判断分析问题，找到问题根本点。
