一辆比亚迪宋DM,该车HEV模式行驶中发动机转速不稳,有时转速达到3000rpm。
原因分析;
1、节气门总成故障;
2、炭罐电磁阀故障;
3、真空管路故障;
4、发动机ECM故障;
5、线路故障。
排查步骤:
1、进行实际试车,HEV模式下松油门踏刹车,发动机转速过高,转速上升1500rpm-2000rpm,有时甚至达到3000 r/min,车速降低后,此时稍松制动踏板,车辆有强烈的顿挫感;

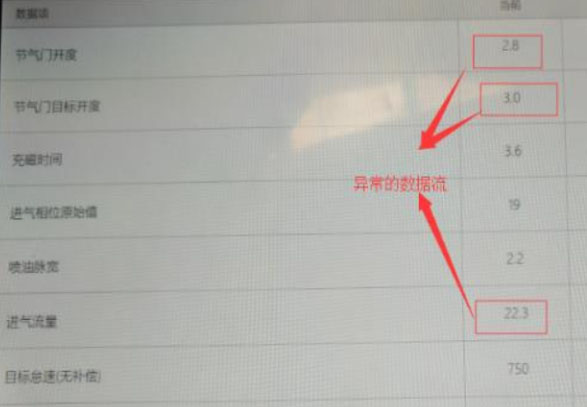

2、确认完故障现象以后,使用VDS读取整车模块,无发动机怠速相关故障码,读取
数据流,在发动机目标怠速为750rpm情况下:进气压力69 Kpa,喷油脉宽2.2ms,节气门开度2.8%,进气流量为22.3kg/h、目标节气门开度3.0%,以上数据存在异常;
3、根据异常
数据流,节气门开度为2.8%,在节气门开度这么小的情况下,进气量达到22.3kg/h(正常为9kg/h,分析为发动机进气系统存在漏气问题;

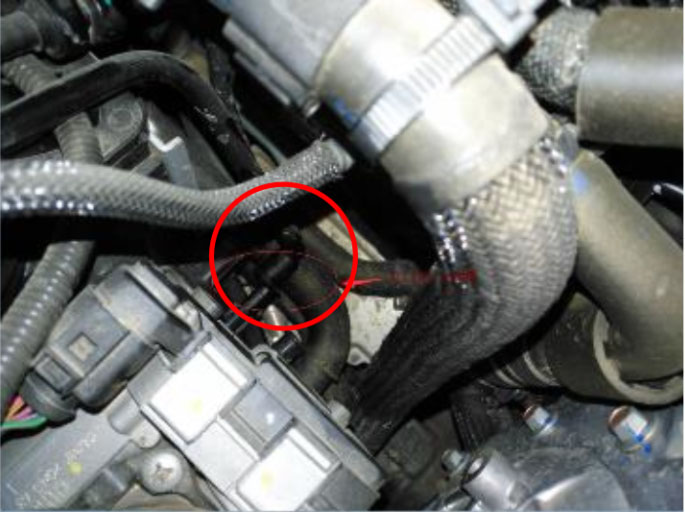

4、检查漏气点,人为夹住碳罐软管,试加速故障未排除,检查曲轴箱通风管与进气岐管连接部位,发现管子脱落,重新连接后故障排除。
维修小结:
1、熟悉发动机电控系统
数据流原理,有助于快速分析问题;
2、排查问题要细致,可能一些小细节往往处理处理的关键。
