原因分析：

    1、发动机冷却液不足；2、发动机ECU故障；3、电子水泵、电子风扇故障；4、低压线束故障。

维修过程：

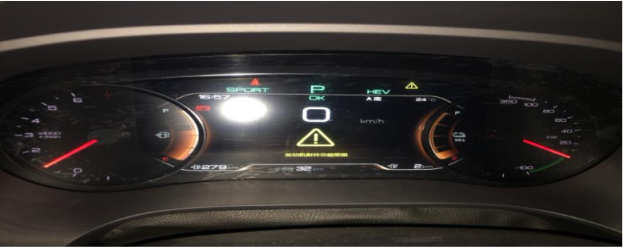

    1、客户反应车辆在EV模式行驶，SOC在15％时切换HEV，行驶过程中仪表显示发动机水温灯亮，附件功能受限，客户强制EV到店检查。

    2、车辆到店HEV启动发动机，检查发动机蓄水壶防冻液溢出，电子风扇高速正常运转。

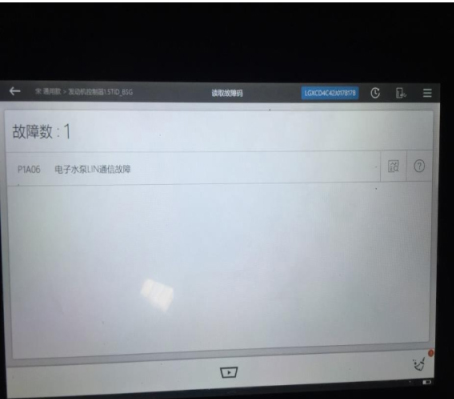

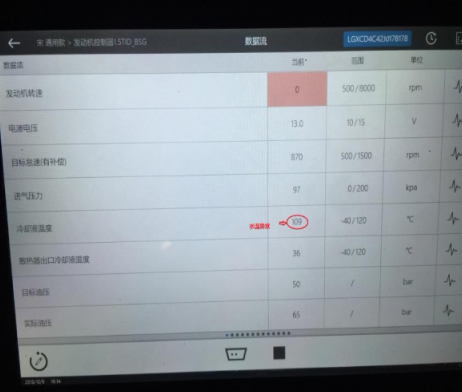

    3、VDS2000读取发动机故障码：P1A06电子水泵LIN通讯故障。读取数据流冷却液的温度109度左右，发动机水温达到87度风扇开始运转，82度停止。分析可能为电子水泵不工作，用手触摸电子水泵无震动感。

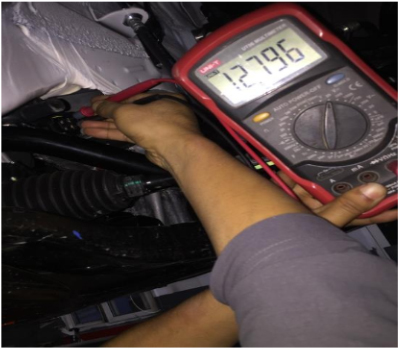

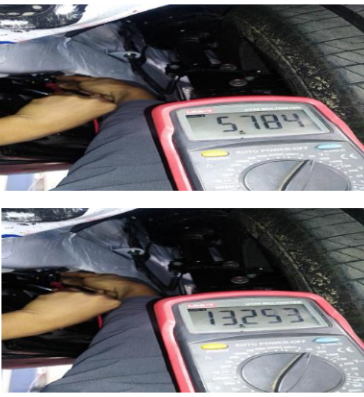

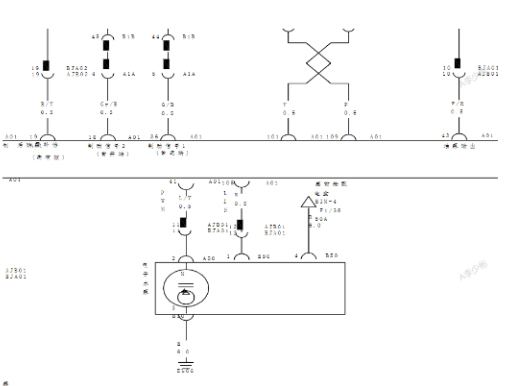

      4、断开电子水泵的插头，根据电路图检查F1/38保险有12V电源，测量B50-1 LIN线有13. 25V电源，B50-2  PWM占空比有5.78V电压，B50-4有13. 25V电源，B50-3搭铁正常，重新装电子水泵的插头，测试水泵工作正常，电子水泵插头接触不实导致。跟踪客户一个礼拜故障排除。





维修小结：1、全新一代宋DM取消了机械水泵，增加了电子水泵。发动机BCM根据发动机水温，通过LIN线控制电子水泵的转速。2、PWM占空比和 LIN线两个信号作用一样，相当于并联，优先使用LIN线闭环控制，如果LIN线有故障，再采集PWM信号开环控制。
