故阵原因：

    1、记忆系统某模块故障；

    2、记忆系统CAN子网故障；

    3、干扰问题。



故障祠喳：

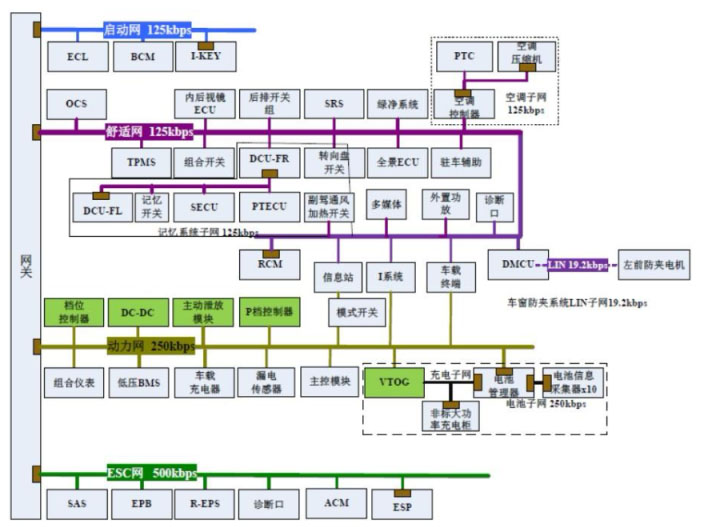

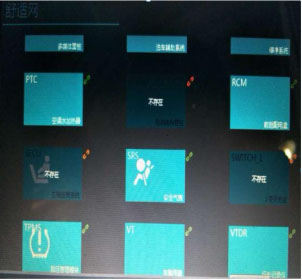

    1、使用VDS1000进入诊断系统，发现无法扫描到左前门ECU、右前门ECU、电动管柱系统、主驾座 椅系统、1＃开关组，其它舒适网模块正常，分析无法扫描到的模块都是属于记忆子网，查看电路图分析该记忆系统子网模块不是同一供电电源和搭铁，能导致整个系统都无法工作的原因，应为CAN线故障导致；

2、断开电动管柱Ecu接插件，测量CAN-H为2AV、CAN-L为2.3V，OFF档测量终端电阻：从80欧上升到240欧之间来回变化，阻值异常；

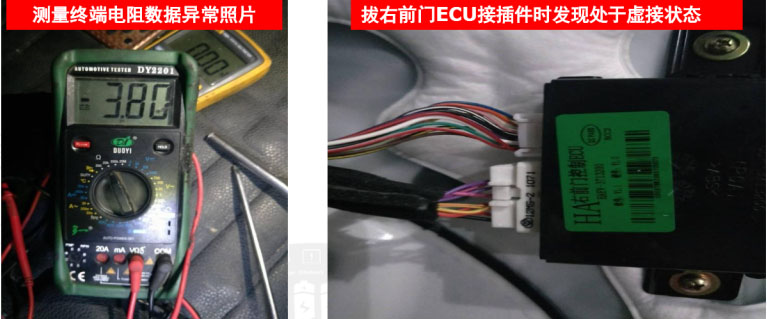

3、因记忆系统CAN终端电阻分别位于左右前门ECU内部，先断开左前门ECU，测量到线束端终端电阻为3.8干欧，为异常，如图；

4、怀疑右前门ECU终端电阻未接入CAN子网，当拔右前门ECU接插件时发现存在虎接，没有按接插件锁止机构轻轻一拨就下来，处于松脱状态，如图，重新插上该接插件后，测试车辆记忆系统各功能恢复正常。



维修小结：

1、记忆系统CAN子网，终端电阻分别在左右前门ECU内部；

2、CAN通讯问题，不仅需要确认CAN由压正常与否，还需要确认终端电阴是否正常；

3、如终端电阻异常偏大：考虑终端电阻没有接入网络，根据CAN网络拓扑图，可优先确认带终端电阻模块的接插件是否正常。
