原因分析：

  1、手机与多媒体系统不兼容；

  2、多媒体本身故障；

  3、室内灯话筒故障；

  4、线路故障。



排查过程：

1、首先尝试连接不同品牌手机测试故障依旧，更新多媒体程序测试故障依旧，倒换室内灯测试故障依旧，倒换多媒体测试故障依旧；

2、通过以上排查，初步确认故障出在线路部分，分别测量室内灯接插件p01（A）的5号、13号端子（话筒输出端子）到多媒体接插件G07（C）的15号、16号端子均不导通（不正常）；

3、断开仪表板线束与顶棚线束对接接插件GJP16与PJG16后I测量仪表线束GJP16的12、11号端子与G07（C）对应的15, 16号端子导通正常（排除仪表线束故障）

4、测量室内灯接插件p01（A）的5号、13号端子（话筒输出端子）到多媒体接插件G07（C）的15号、16号端子均不导通（不正常）；

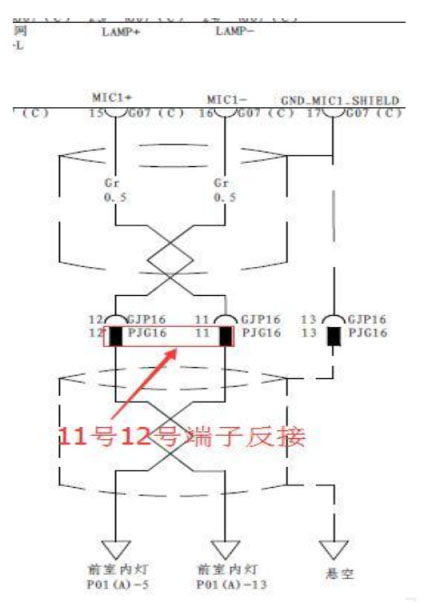

5、测量顶棚线束PJG16的12、11号端子与p01（A）对应的5号、13号端子不导通，到此故障锁定在了顶棚线束上，无意间反过来测量PJG16的11、12号端子与p01（A）对应的5号13号端子万用表显示导通，仔细观察发现PJG16的12、11号端子与p01（A）对应的5号、13号端子线色不一致，正好反了，把PJG16的12、11号端子互换位置连GJP16与PJG16后，测量室内灯接插件p01（A）5号、13号端子到多媒体接插件G07（C）对应的15号16号端子导通正常。

6、确定为线束端子装配错误，检修后安装多媒体，室内灯再次测试故障排除。

维修小结：在维修电路故障时要熟读电路图，对于线路中有对接接插件的线路要分段去查，逐步确定是哪一段线路故障，其次还要注意线色的对应，不能单看端子是否对应。
