故障分析：

  1、模块故障；

  2、线路故障。



维修指导：

  1、使用VDS1000扫描到ECM模块中故障码为：P2122踏板位置传感器2线路低电压故障［当前］，TCU模块中故障码为：U1706 CAN加速踏板信号故障，EPB模块中故障码为：U041681接收到ESP的无效信息故障、U040181接收到ESP的无效信息故障，ESP模块中故障码为：ECMCAN数据被破坏；

2、根据故障码，各模块都需要一个共同的信号：加速踏板位置信号。也就是说该故障的根本是踏板位置信号有了异常导致的。倒换加速踏板位置传感器、ECM故障未消失，说明是线路故障；

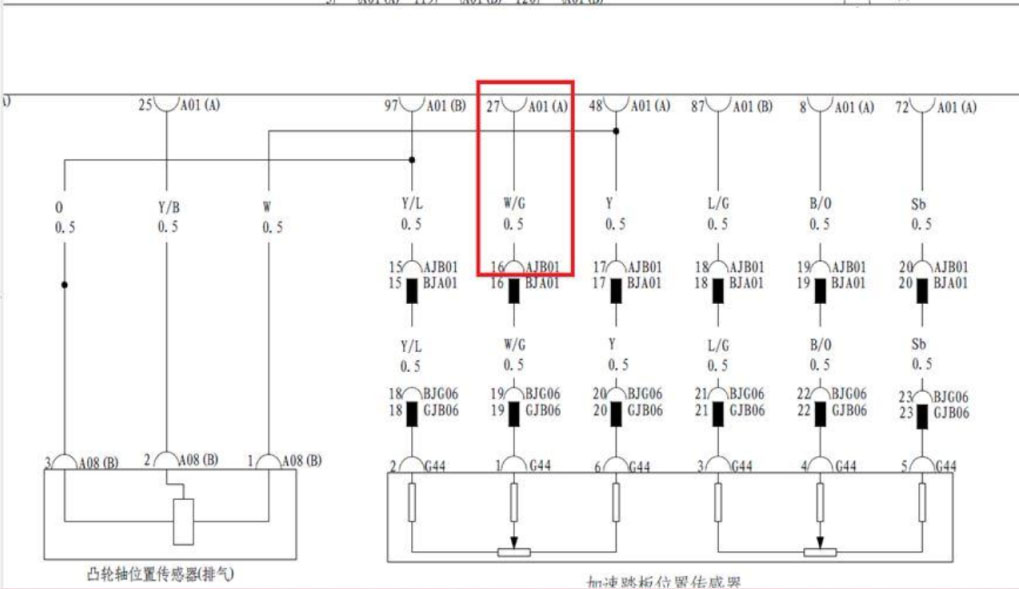

3、根据电路图，发现在油门踏板位置传感器和ECM之间有两个接插件：GJB06/BJG06, BJA01/AJB01，测量加速踏板位置传感器上的6根线到发动机ECM之间的导通性，发现G44的1号针脚到A01（A）的27号针脚不通．因涉及到发动机线束、前舱线束、仪表线束，因此逐段检查线束，发现AJB01的16号针脚WA01（A）的27号针脚不通，确定发动机线束上此段线路不通；

4、更换发动机线束，故障排除。



维修小结：在车辆出现多系统故障时，不要盲目地去维修，尽量找到这些故障的共同点，才能快速找到故障点。
