一辆全新一代比亚迪宋燃油版车,该车可以正常上电,但踩下刹车按启动按钮无反应,车辆无法启动。
原因分析:该车正常按启动按钮车辆无反应,起动机不工作,至点对车辆电源及启动回路进行分析:
2、电源保险或启动回路保险烧断;
3、起动机自身故障;
4、仪表板配电盒或前舱配电盒故障;
5、电源回路或启动回路线路故障
维修过程:
根据以上故障现象分析检查:
1、读取故障码,

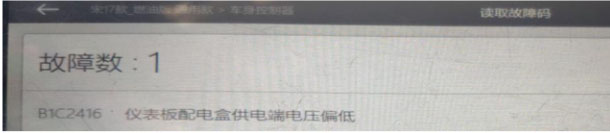

车身控制器报仪表板配电盒供电端电压偏低,检查测量车辆
蓄电池电压过低,调换正常
蓄电池后启动依然没有反映,起动机不工作;
2、根据故障码所示,技师检查仪表板配电盒和前舱配电盒保险片,发现仪表板配电盒上
BCM常电7. 5A保险片烧断,更换新保险片后车辆依然
无法启动,分析该车可能还存在其它方面故障;
3、目前车辆启动时起动机不转,VDS读取无故障码,更点对启动回路进行检查,启动时检查前舱配电盒内的起动继电骼无吸合声音,车辆上ON档电,将起动机吸拉开关吉接短接供电后车辆起动着车,可排除起动机问题,分析应为启动时起动机吸拉开关处无电导致;
4、启动时检查前舱配电盒内起动继电器未吸合,测量起动机继电器正常,测卸动继电器插座端线圈供电针脚电压为12V正常,测量邦动继电器插座端触点供电端针脚电压为11. 77V正常,测量奔己动继电器插座端线圈搭铁针脚无接地,由此分析前舱配电盒声己动继电器线圈搭铁回路断路故障,应为前舱配电盒内部故障导致。

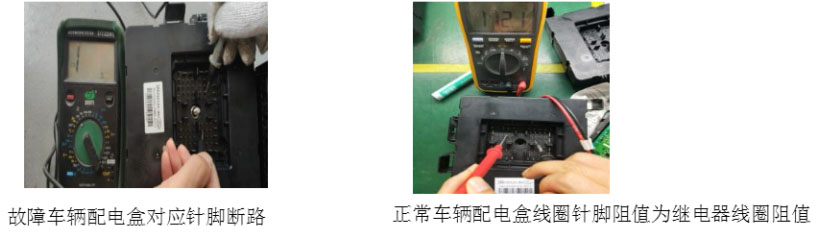

5、为了进一步确认前舱配电盒故障,拆卸前舱配电盒后,按照大区技术督导指导插上起动继电器测量配电盒下面插座上的起动继电器线圈针脚为不导通,最终确认前舱配电盒内部断路故障,更换前舱配电盒后故障排除。
维修小结:维修电路故障应综台所有故障现象分析及控制策略,缩小故障范围,由易到难逐个检查可能发生的电器元件,准确判断故障点。
