一辆比亚迪秦ProDM,该车纯电模式下暖风不热,检查确认E功虞式上OK电后,把暖风泪度设置为最高Hi时吹出的依然为自然风。
原因分析:
1、空调控制器故障;
2、多媒体故障;
3、PTC加热器保险故障;
4、PTC驱动器故障;
5、PTC风加热器故障;
6、线束故障及其它故障。
维修过程:
1、首先用诊断仪扫描并升级所有模块排除模块软件问题导致,升完级后试车故障依旧;
2、读取空调控制器
数据流在开启暖风时,
数据流显示PTC状态为开启,排除空调控制器和多媒体故障;

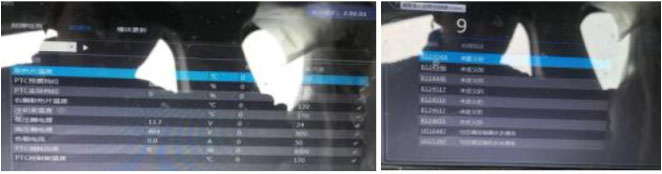

3、用诊断仪读取PTC驱动器有报故障码,打开暖风PTC驱动器
数据流中高压侧电压正常,说明PTC驱动器有接收到整车正常的高压,
数据流中PTC消耗功率为0,说明开启暖风后PTC加热器并未工作;

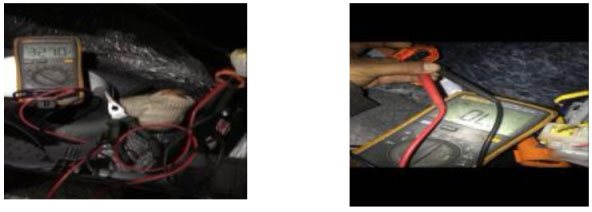

4、把PTC驱动器输出端插头拔掉并短接互锁端子,测量输出高压电压正常,测量PTC加热器阻值为0不正常(1-2\2-3针脚正常为250欧姆左右)如图。确定PTC加热器内部断路故障导致,更换PTC加热器后故障排除。
维修小结:
1、遇到此问题要了解暖风工作原理,根据
数据流异常的地方排查相关部件快速解决问题提高客户满意度;
2、在EV模式下暖风加热时空调控制器控制PTC驱动器输出电压到PTC风加热器,HEV模式水温到50℃时PTC力口热器停止工作,暖风通过暖风芯体给驾驶室吹出暖风;
3、维修高压系统一定要做好安全防护,如测量高压时戴好绝缘手套。
