一辆行驶里程约3000km、搭载2.0T发动机,双离合变速器和混合动力系统的2019年比亚迪唐DM运动型多功能车。用户反映:该车仪表板提示“请检查预测性碰撞报警系统”、“请检查行人检测系统”、“请检查自动紧急制动系统”、“低压供电系统故障”和“请安全停车并联系服务店”等信息,且无法使用纯电动(EV)模式。
检查分析:故障车辆是被拖车运送进店的,车辆当时
无法起动。检查车辆,发现已进入超低功耗模式,唤醒低压
蓄电池后车辆可以顺利起动。车辆起动后一切正常,仪表板没有任何故障提示。
连接诊断仪进行检测,发现低压
蓄电池系统存在故障码“B1FB900未定义”;起动/发电机(BSG)存在故障码“P180617—高压过压”和P181017—硬件过压”;电池管理器存在故障码“P1A0000—气囊
ECU碰撞报警”;整车控制器存在故障码“P1D7800—无法进入稳压故障”、“P1D6E09—BSG电机故障”,以及“P1D7100—高压故障系统BMS放电不允许”等。
维修人员就“P1A0000—气囊
ECU碰撞报警”与用户交流,确认故障发生时未发生任何碰撞。最后,清除全部故障码,将所有控制单元内的软件都升级到最新版本,多次测试未发现故障现象。根据故障码,对低压
蓄电池进行放电测试,可以正常充电进入智能模式;DC-DC工作正常;可以正常进入超低功耗模式,并顺利唤醒。
将车辆交付用户使用观察,约10天后故障再现,大约持续了2 min就又恢复了正常,EV模式也正常。故障车再次进厂,故障码和上次一样,且电池管理器还是存有“P1A0000—气囊
ECU碰撞报警”的故障码。回想此前维修过此类故障,更换电池管理器可以解决偶发性无法使用EV模式的问题,于是更换了故障车的电池管理器。
又过了约10天,故障再次出现。维修人员检查了故障码,注意到电池管理器再次出现“P1A0000—气囊
ECU碰撞报警”。鉴于此情况,查阅电路图检查气囊碰撞信号。

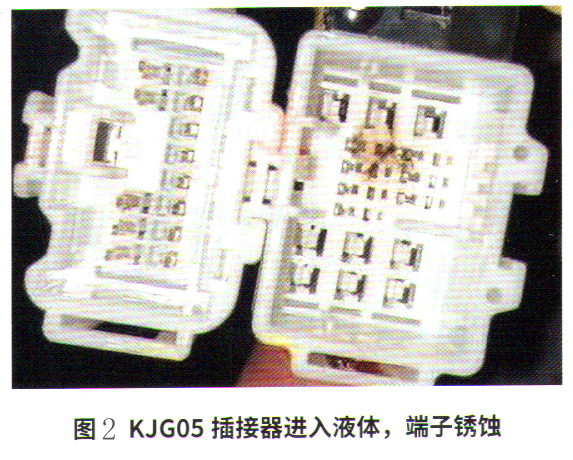

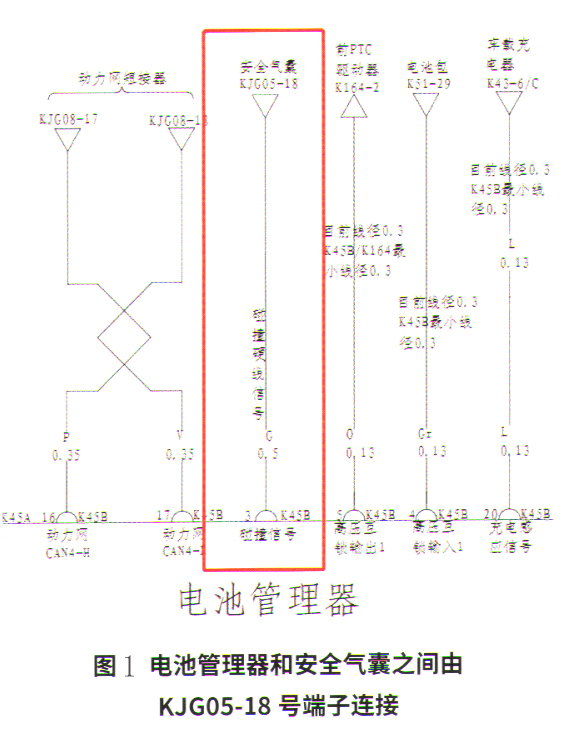

根据电路,测量G10A-10号端子到K45 B-3号端子的导通情况,正常;此端子对搭铁和电源也均无异常。由于是偶发故障,于是重点检查线束插接器,K45 B-3和G10A-10号端子无脱落松动迹象。查看电路图(图1),电池管理器和安全气囊之间由KJG05-18号端子连接。检查此插接器,发现里面有修饰(图2)。
故障排除:清洗插接器KJG05后试车,车辆状态恢复正常,故障排除。
