电动汽车高压动力系统的控制是通过低压系统进行的,一旦低压电气系统出现故障,电动汽车高压动力系统将无法上电,进而影响使用。文章针对2019款比亚迪e5低压电路故障造成的整车无法上电现象进行分析,并给出故障排除方法,可供维修人员参考。
一、故障现象
一辆2019款比亚迪e5,故障现象为:打开起动开关后,OK指示灯闪烁后熄灭;动力系统警告灯亮,挡位控制器无效,不能正常换入挡位;仪表出现“请检查动力系统”字样,如图1所示。
二、上电流程与故障分析
1.上电流程
由于纯

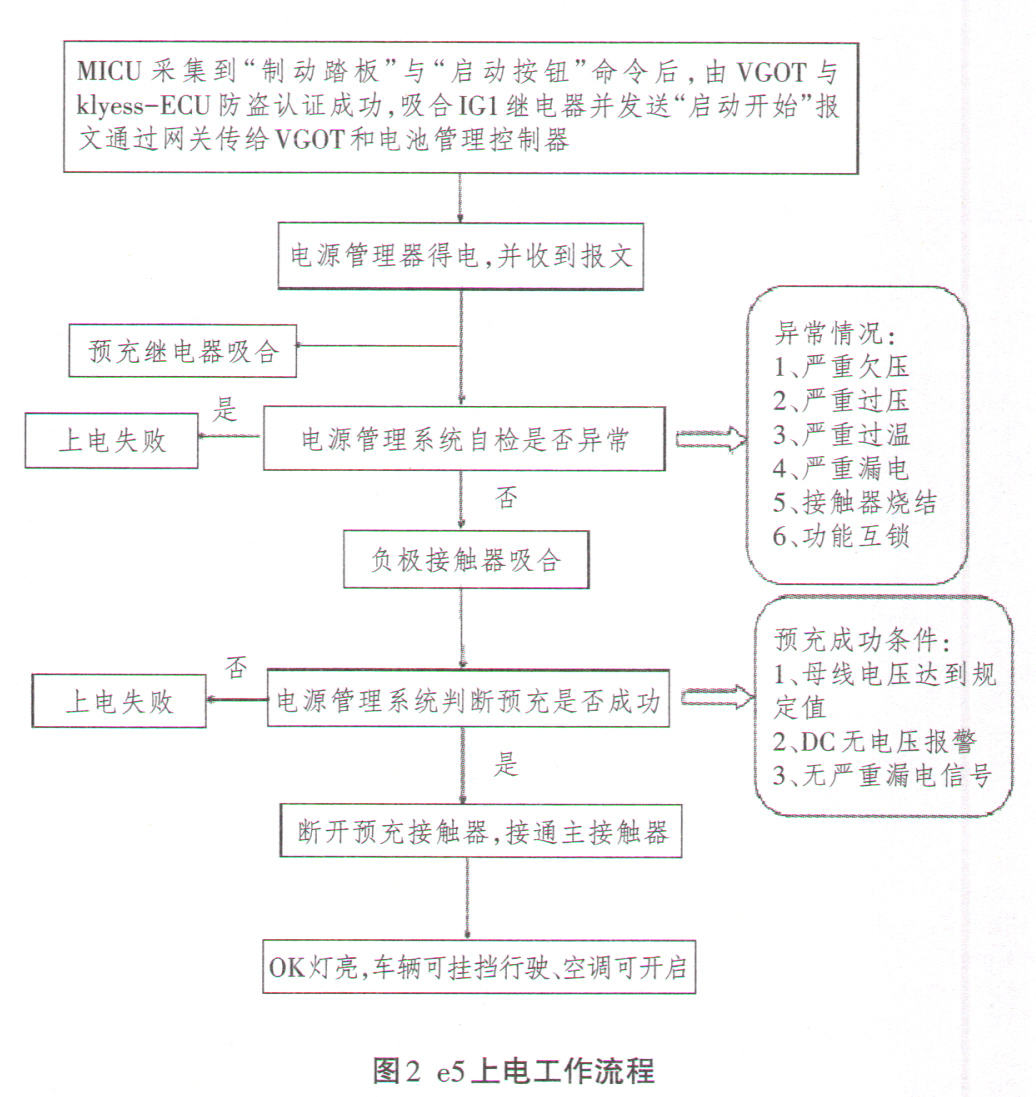

电动汽车的高压特点,故在上电前必须保证高压系统正常,在比亚迪e5中主要运用了预充功能来检测上电前高压系统是否有故障,若有故障则车辆无法上电,比亚迪e5上电工作流程如图2所示。
2.比亚迪e5不上电故障分析
从图2、图3可知,导致车辆无法上电,常见的原因有以下几种:
①
蓄电池的电压不正常以及F5-3和F5-4保险有异常;
②制动踏板信号或起动信号未被MICU车身模块接收;
③防盗模块认证信息未被V GOT
④IG1继电器未吸合,比亚迪特有的双路电IG3和IG4继电器未吸合;
⑤高压互锁连接引起的故障;
⑥单体电池过温、过压、漏电、欠压导致电池管理系统自检异常;
⑦高压母线未达到规定电压、严重漏电导致预充失败;
