故障现象: 车辆行驶中突然仪表显示“龟速标志”车辆只能慢速行驶。
原因分析:
1、前驱动控制器及电机;
2、冷却系统及风扇;
3、整车控制器;
4、相关线束。
故障排查:

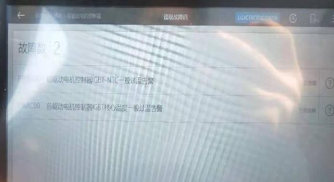

1、用电脑VDS2000测量故障码为: P1BAC00前驱动电机控制器IGBT核心温度一般过温告警故障等两个故障。

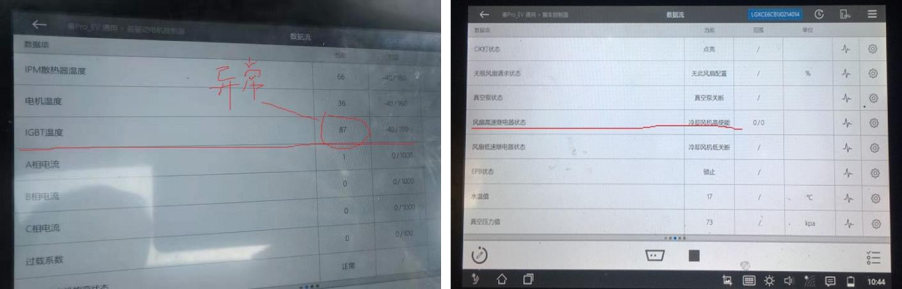

2、用VDS2000查看
数据流发现IGBT温度为87度(异常)发现车辆风扇并没有工作,说明散热系统不正常。
3、在整车控制器的
数据流无极风扇状态为 (冷却风机高使能) , 可排除整车控制器本身及控制方面故障。

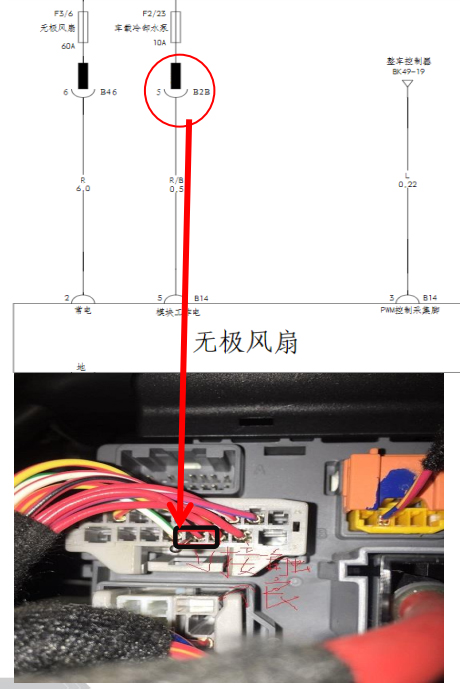

4、检查风扇模块工作所需:电源、 CAN线、搭铁,测量B14/2常电有12V,再测量B14/5没有电压,查看电路图发现B14/5的电压由IG3通过F2/23车载冷却水泵10A保险提供。
5、通过测量发现仪表板配电盒插接件B2B/5号针脚无电压输出,通过验证法用大头针插入方法风扇开始高速转,处理B2B/5 针脚后故障排除。
故障点评:该故障是通过查看
数据流及电路图,综合判断找出故障原因。
