原因分析：

1、网关故障

2、发动机ECU故障

3、 DC故障

4、后驱动电机控制器故障

5、低压电池故障

6、线路故障

7、其他故障

维修过程：

1、车辆到店后测量低压电池电量充足。

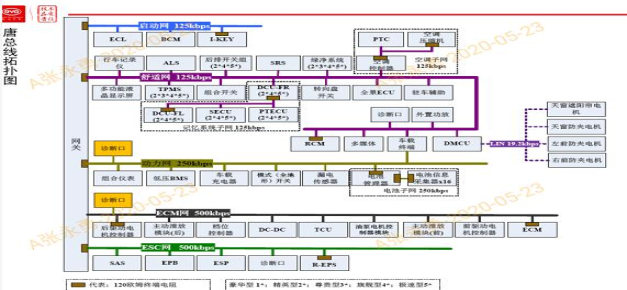

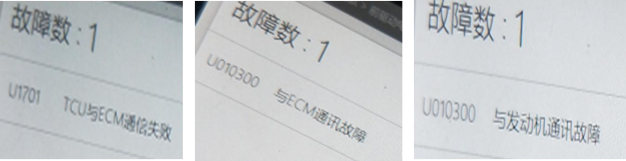

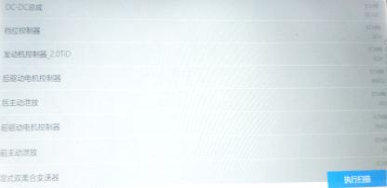

2、用 VDS 扫描系统发现无法扫描到 ECM 网系统。查找网路拓扑图发现 ECM 网终端电阻分别在后驱动电机控制器和发动机 ECM 内。首先尝试断开发动机 ECM 插接件。断开后仪表 P 档灯停止闪烁，再用 VDS 扫描车辆系统可以扫描到 ECM 网，系统报多个故障：电池管理器报U010300 与发动机通讯故障；前驱动电机控制器报 U010300 与 ECM 通讯故障；；变速箱系统报 U1701TCU 与 ECM 通讯失败。

3、测量发动机 ECM 线束端及诊断接口 CAN_H、 CAN-L 电源及搭铁都正常。

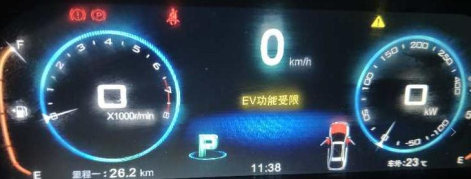

4、更换发动机 ECM 模块后，发动机可以正常启动但仪表提示 EV 功能受限。

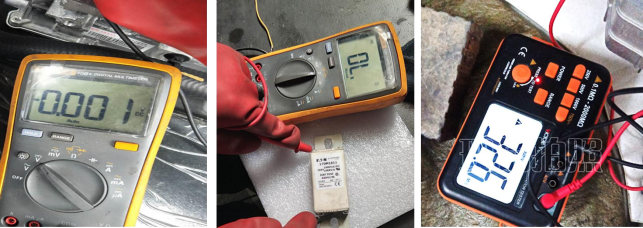

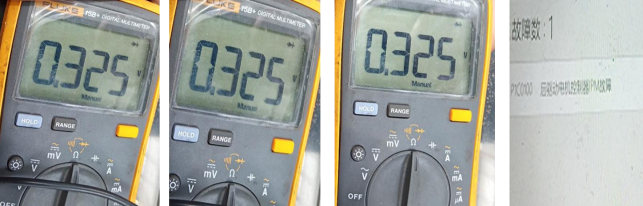

5、 VDS 扫描读取目前系统故障，后驱动电机控制器报 （高压欠压、 IPM 故障），做好安全防护、短接后电控互锁实测后驱动电机控制器无高压输入。断开低压电池负极，做好防护。拆下高压配电箱测量后驱动电机控制器保险已烧损，测量后驱动电机控制器管压降、对地绝缘阻值、电机三相线对地阻值均正常。
