原因分析：

1、高压油泵

2、发动机ECU

3、相关线束及传感器

4、低压油路系统

故障排查：

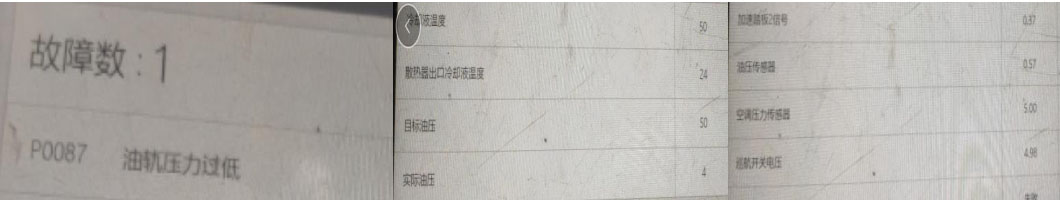

1、 路试故障存在，读取故障码为P0087油轨压力低。观察数据流发现，怠速时实际油压4bar，油压传感器电压0.57V异常。正常是50bar,电压1.65v左右。

2、测量低压油路，油压在200-600kpa左右剧烈波劢,正常是稳定的油压350kpa左右。分析低压油泵或者汽油滤清器导致油压不稳，分别更换燃油泵总成，汽油滤清器，高、低压管路燃油压力传感器，低压油泵控制器；故障未解决，依然只报油轨压力低一个故障码。

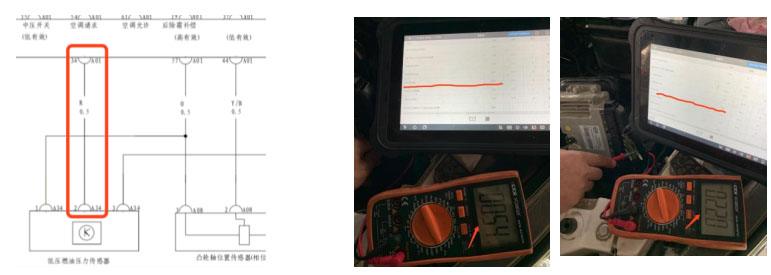

3、 测量高、低压管路燃油压力传感器到ECU之间的线路正常，启动时测量低压燃油燃油压力传感器到ECU的信号是0.5v左右， ON电时测量传感器信号电压时2.2v左右，但ECU数据流任何工况下一直0.5v左右（正常车油压稳定350kpa，线路信号电压1.5v左右：与ECU数据流读数一样），更换ECU故障依然未解决。

4、 分析可能是高压油泵异常，导致低压端油压剧烈跳动，更换高压油泵，高压油轨故障依然没有解决；最终更换凸轮轴箱体总成，故障依旧；

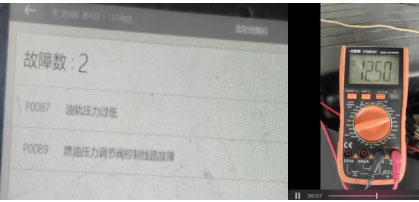

启动车辆怠速时听声音，高压油泵在刚启动车辆的几秒内突然就没有了那种哒哒工作的声音。拔掉高压油泵压力调节阀插头， ECU会报相应的线路故障，说明线路无异常；

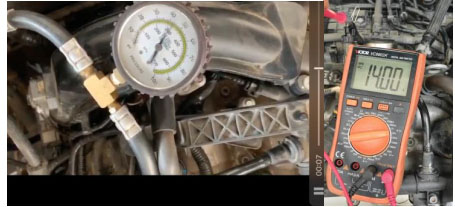

5、怠速时测量压力调节阀电源为12.5v，为静态时蓄电池电压。正常为14v,发电机的电压。怠速时飞线给压力调节阀接上14V电压，高压燃油泵传出哒哒负荷声，同时油压表油压稳定300kpa左右。

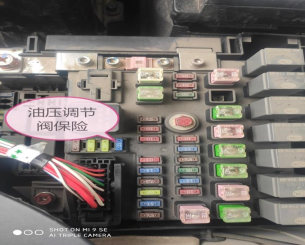

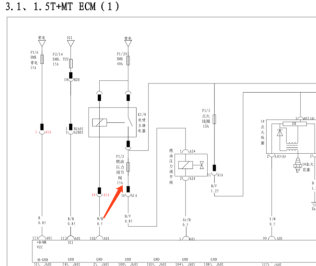

6、查询电路图分析、测量，保险丝正常，拔掉保险丝测量针脚电压12.5v，启动车辆后为14v,装回保险丝用力压保险发现油压调节阀电源端恢复到14V,松开后电压又掉到12V左右。判断为前舱配电盒核心模块内部虚接导致电压异常。更换前舱配电盒，路试故障排除。



案例点评：能够结合正常数据流对比分析问题，寻找出问题根源。
