故障描述:客户进店反映空调风只能吹玻璃,调节后不起作用。
故障分析:
2、模式电机故障;
3、箱体故障;
4、 pad 故障。
排查步骤:

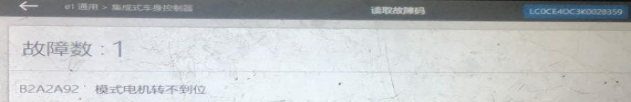

1、 电脑检测,系统版本最新,集成式
车身控制器报 B2A2A92:模式电机转不到位, pad 调节出风模式电脑读取
数据流,发现 pad 调节后
数据流里能读取到对应的模式,说明集成式
车身控制器能收到 pad 发出的相应指令, pad 及 pad 到集成式
车身控制器线路正常。

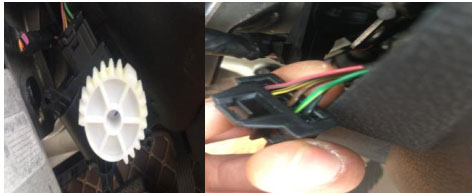

2、 拆掉模式电机,检查接插件针脚正常,无退针及接触不良现象,手动拨动箱体翻板风向可以调节,排除箱体故障。
3、 插上模式电机接插件,不装配电机观察电机动作,发现无论怎么调节风向,电机始终不动作,拔掉电机万用表测量接插件供电电压正常,怀疑电机故障。
4、 根据电路图找到模式电机供电针脚,单独用电池供电,发现电机可以正常工作,排除电机故障。

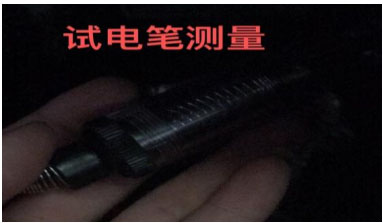

5、 怀疑万用表测量为虚电不是实际电压,用试灯测量模式电机端接插件,试灯不会亮,判断集成式
车身控制器收到调节信号但未执行动作,根据测量数据暂判断为控制器故障或者控制器到模式电机之间线路故障。

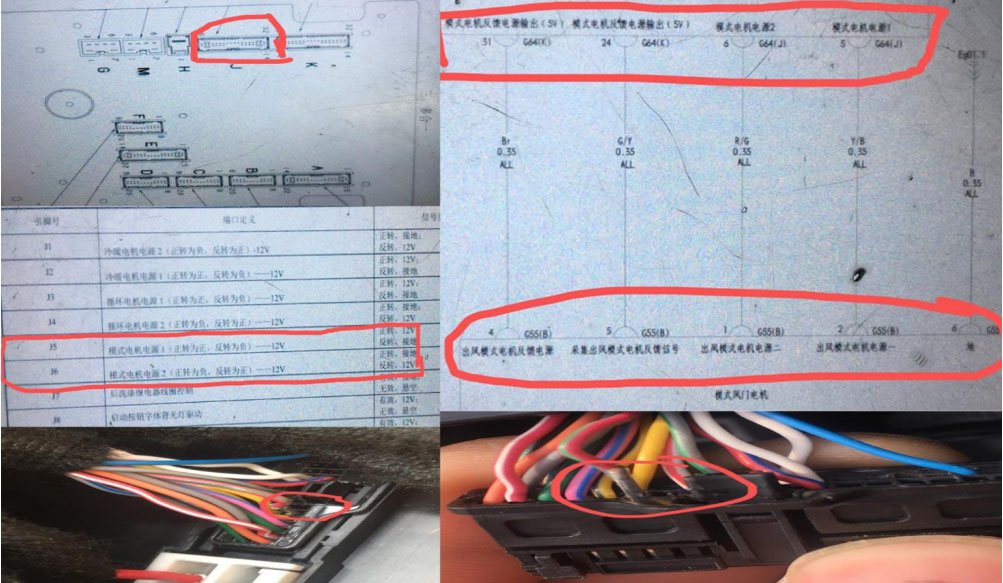

6、 根据由易到难排查,先排查控制器到模式电机之间线束。拆掉仪表上壳体,根据电路图找到模式电机到集成式
车身控制器端的端口 J 口,供电分别为 5 号脚和 6 号脚,准备拔接插件时发现 6 号脚退针,拔掉接插件,把针脚复位,装好试车,故障排除。
维修小结:维修时测量模块供电时尽量用试电笔测量,避免因虚电导致维修复杂化,维修电路故障要根据电路图精确维修,快速找到故障点。
