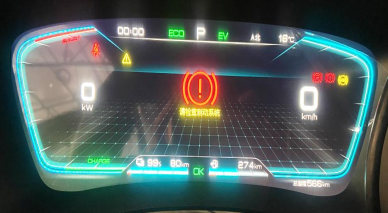

故障现象:汉DM出现偶发性无法上OK档电,同时仪表提示检查ESP和ABS系统。一般故障会出现在早晨,出现后等一会故障自动消失,车辆可以正常行驶。
原因分析:
1、网关故障
2、程序问题
3、线束故障
维修过程:
1、 用 VDS 读取好多模块报故障,主要故障码整车控制器报与 ESC 通讯故障;与 IPB 通讯故障,
车身控制器报车速 CAN 信号故障,变速器报 ESC 报文丢失 ESC 报文车速异常 ESC 报文与四轮车速异常,整车程序都是最新的。因是新款车型在做 PDI 时会给整车程序更新,怀疑有升失败的程序,找到做 PDI 的 VDS 查看了升级记录没有问题。 清除故障码,试车一天没有出现故障。
2、 因偶发性故障又试不出故障现象,根据故障码分析故障出现在底盘 CAN 网络上,从诊断口 CAN 电压 H-2.7v,L-2.2V,终端电阻 62.2 欧姆(正常),没有发现异常。但是这么多模块报的故障码都的指向底盘网,根据线路图检查所有底盘网的模块和插头。
3、 排查了所有底盘网的模块没发现异常,但是从线路图上发现还有两个对接插头没有检查。
4、 拆下 BJG04 发现的 19#针脚退针。为了确认是此针脚导致的故障,将此针脚完全退出来,再上电故障码和之前的一样。重新安装 19#针脚后故障排除。
维修小结:维修偶发故障不要遗漏任何疑点。
