故障分析：

1、 整车某模块故障；

2、 车辆加装故障；

3、 线路故障；

4、蓄电池故障。

排查步骤：

1、 该车为 47KM 新车，怀疑车辆存放不当导致蓄电池亏损，车辆无法启动，倒换同型号蓄电池后车辆可以正常启动。为了安全起见对车辆静态耗电量测量（四门两盖关闭车辆上锁，遥控器钥匙远离车辆，静止 15 分钟）发现耗电量一直在 0.286A~1.557A 之间跳变（异常，正常车辆进入防盗后耗电量应在 50 毫安以下）。



2、 首先判断耗电量异常点发生在哪个位置。断开仪表线束和地板线束及顶棚线束的连接，耗电量依旧。再将前舱线束和仪表线束断开，耗电量依旧。继续将发动机线束和前舱线束断开，当断开 AJB01 接插件后耗电量恢复正常 0.020A（注：断前舱线束和发动机线束接插件时不能断开配电盒内正极接线柱）。反复验证将其它拆卸部件恢复原始状态，当将 AJB01 接插件插上后耗电增大至 1.423A。

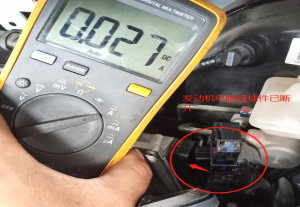

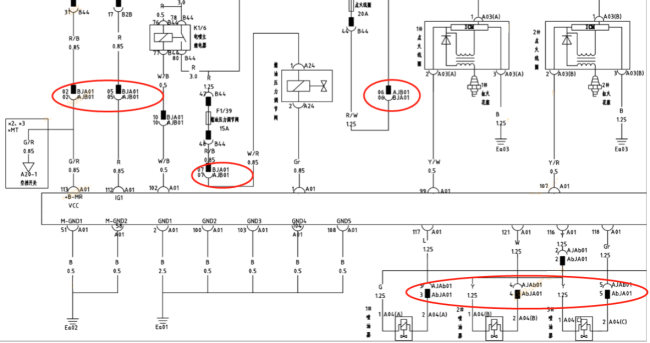

3、 根据电路图得知 AJB01 接插件下游管控的有燃油压力调节阀、点火线圈、喷油嘴、曲轴位置传感器等零部件。将 AJB01 接插件插好，依次断开发动机上各接插件插头，耗电量都未改变。此时只有发动机电脑插头未断开，于是将雨刮导流板拆卸后，断开发动机电脑接插件后耗电量恢复正常（一直在 0.027A 左右）。



4、 将发动机上各接插件插头恢复，耗电量未增大一直在 0.027A 左右。更换发动机电脑及对蓄电池充电后故障解决。

维修小结：在维修车辆静态耗电量异常时，可以先分段确定耗电量异常点在哪个位置，从而能够快速准确的找出问题点。
