比亚迪宋经典报上游氧气传感器加热控制电路电压过高
来源:本站整理  作者:佚名  2022-04-11 09:44:38

 故障现象:一辆比亚迪宋经典车型,行驶了32000公里,车主反映发动机敀障灯亮。

原因分析:用VDS2000诊断仪读取故障码为: P003200上游氧气传感器加热控制电路电压过高历史故障,故障码清除后,试车敀障灯又亮。分析导致此故障的原因有:
1、上游氧传感故障;
2、线束故障;
3、发动机电脑板故障.
故障排查:
1、 用VDS2000读取还是报P003200上游氧气传感器加热控制电路电压过高历史故障。
2、 断开上游氧传感器插头测量上游氧传感器加热阻值正常,可以排除上游氧传感器故障。怀疑线路故障。

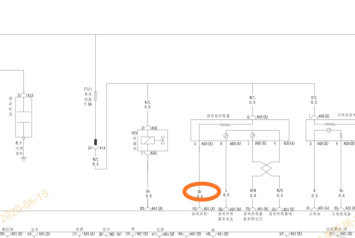

3、 根据电路图依次测量上游氧传感至发动机控制单元线路通断及阻值均为正常,断开上游氧传感插头插上发动机控制单元插头测量输出电压,发现有两个12.40V异常。

5、根据电路图发现其中白蓝线是保险供给的加热火线有12V正常,而棕线为由发动机控制的地线其电压也为12V异常,怀疑发动机电脑板敀障;
6、倒换发动机控制单元清除故障码后试车故障依旧,排除发动机控制单元故障;
7、断开上游氧传感器插头断开发动机控制单元插头测量蓝白线与棕线通断及阻值发现其导通,分析发动机线束有问题,更换发动机线束,清除故障码试车故障不再出现。

案例点评:
1、历史故障不能清掉就完,一定要试车。
2、出现此类故障不能盲目更换配件,要根据电路图先从线路查起,具体问题具体分析。
