原因分析：

1、空调控制面板故障

2、电源、搭铁戒CAN线故障

3、空调控制器故障

4、其他故障

故障排查：

1、 VDS扫描后发现空调控制器敀障码为U025487：与PTC失去通讯， U025387：与压缩机失去通讯， U011887：空调控制器与BCC失去通讯，空调控制器无更新，测量空调控制面板电源、搭铁、 CAN线电压均正常，倒换空调控制面板故障依旧。

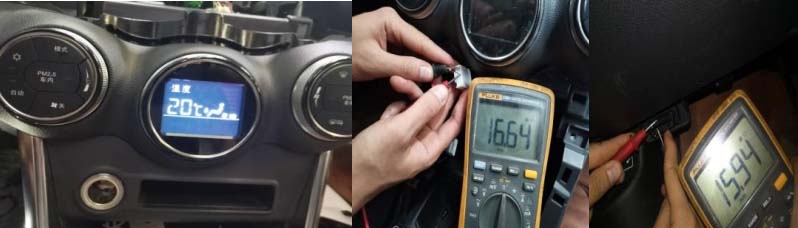

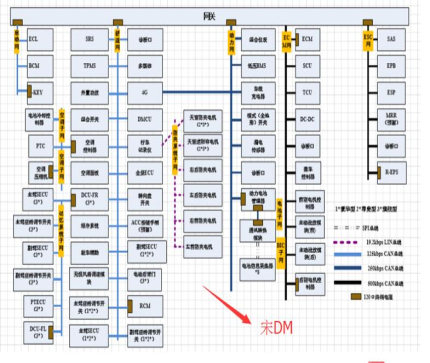

2、 因空调控制面板与空调控制器通过CAN线进行通讯，再次测量线束导通无异常，测量空调控制器终端电阻为16.64MΩ,异常。从诊断口测量发现舒适网终端电阻为15.94MΩ,异常。其他网络为60欧，确定为舒适网敀障。

3、 断开仪表线束与地板线束和前舱线束所有接插件舒适网阻值依旧为16.64兆欧，故怀疑敀障点在仪表线束及连接控制器上，断开仪表线束剩余模块，故障依旧。

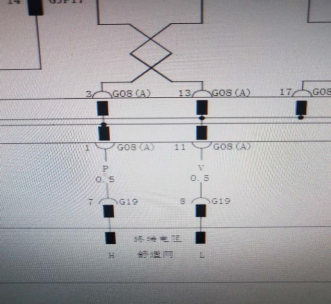

4、电路图发现1号短接器为舒适网分线点，拆掉短接片量取短接器1号脚和11号脚发现阻值一直变化不正常，正常为120欧为网关舒适网终端阻值（量取网关阻值正常），确定为G08-G19之间线路故障，更换仪表线束故障排除。



案例点评： 网络问题可以断开个个线束划模块，缩小查找范围，提高维修效率减小维修时长。
