原因分析：

1、 氛围灯设置

2、 氛围灯问题

3、 氛围灯模块问题

4、 氛围灯相关线路问题

维修过程：

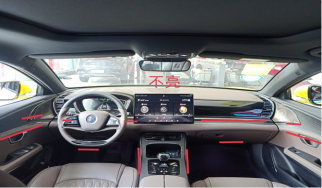

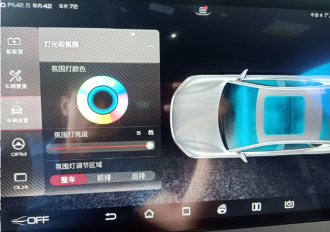

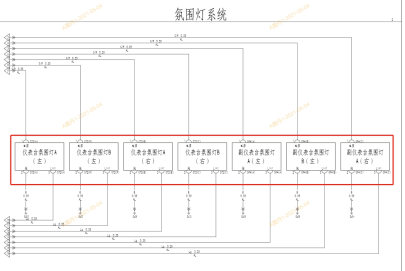

1、 进 PAD 氛围灯设置整车、 前排、 后排， 设置的是整车， 用电脑检查无故障码， 无升级，查看氛围灯电路图， 仪表右氛围灯跟后氛围灯都亮， 说明氛围灯 ECU 供电正常。 倒换氛围灯ECU 故障依旧， 整车氛围灯由 3 组 LIN 线控制， LIN1 控制前排 11 组灯， LIN2 控制后排 2 组灯， LIN3 控制仪表右氛围灯， 现在两前门、 仪表台、 前脚部、 副仪表台等共 11 组氛围灯都不亮。

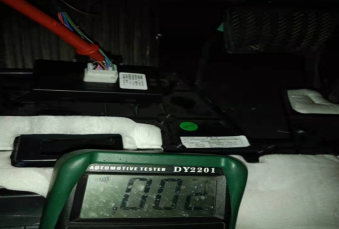

2、 测量 G67-1、 G67-3 有电压正常， 测量 G67-4 LIN 线无电压， 对地短路异常， 怀疑 LIN线或者前排某组氛围灯短路， 造成 G67-4 对地短路。 对前排 11 组氛围灯一个一个拔， 当拔到仪表台右氛围灯 B 时其余灯都亮了， 判断为该氛围灯内部短路造成， 更换仪表台右氛围灯故障解决。



维修小结：遇到故障时排查思路一定要清晰， 一步一步排查。 注意： 长条的氛围灯为了两端亮度一致， 两端各一个灯源， 不是拔一个插头就能断定整条灯没问题。
