原因分析：

1、 系统程序版本问题

2、 供电电源或搭铁故障

3、 BCM模块故障

4、 组合灯故障

5、 其他故障

维修过程：

1、 客户反馈汉DM自动雨刮失效充电口灯不亮故障， 确定故障存在， 电脑读取系统无故障码、 系统也无升级， 断低压电瓶重启故障依旧；

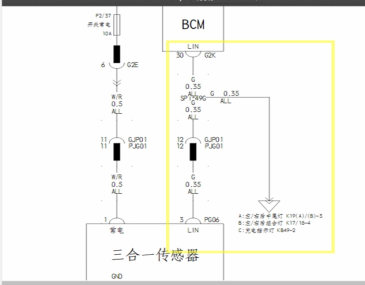

2、 首先检查雨刮电机快速档、 慢速档、 洗涤电机都正常， 就是自动雨刮档位不工作， 检查挡风玻璃三合一传感器（雨量传感器） 安装正常， 测量三合一传感器电源、 搭铁正常， 倒换三合一传感器故障依旧， 测量三合一传感器PG06-3#针脚到BCM G2K-30#针脚（LIN线） 导通正常， 初步怀疑是BCM本身故障， 由于暂时没有替换件， 暂停此故障排查；

3、 其次排查充电口灯为什么不亮原因， 检查充电口指示灯常电和搭铁都正常， 由维修电路图得知三合一传感器和充电指示灯模块共用一根LIN线， 都是BCM控制工作， 再测量充电指示灯模块KB49-2#针脚到 BCM G2K-30#针脚导通（LIN线） 也都正常， 两个故障都指向了BCM模块本身；

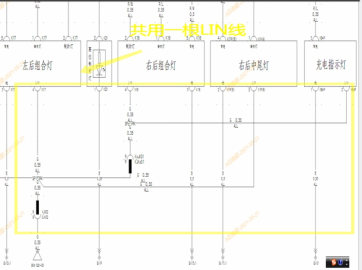

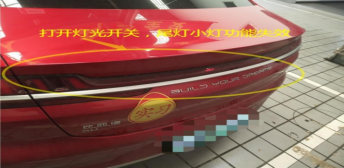

4、 找到同款车辆， 替换 BCM 测试， 故障依旧， 重新理思路， 再查看对接插头和线束， 反复确认都正常， 再次查看线路图， BCM G2K-30#针脚（LIN 线） 出来分别到（三合一传感器、A： 左/右后中尾灯、 B： 左/右组合灯、 C： 充电指示灯） 共用一根 LIN 线,检查后尾灯功能，发现左后尾灯转向灯闪烁较暗（闪烁频次正常） ， 打开灯光开关， 后尾灯小灯功能失效， 踩刹车刹车灯正常， 会不会是某一个尾灯故障引起连锁故障， 右边转向灯功能正常， 怀疑是左后组合灯故障， 替换左后组合灯总成测试， 断电再重启， 所有故障排除， 把故障件装在正常车辆上测试同样故障再现；

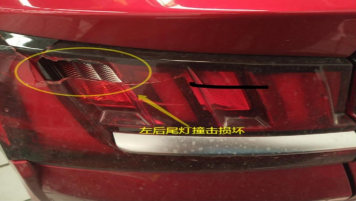

5、 检查左后尾灯有撞击痕迹且有小裂口， 加上最近上海雨水天气比较多， 雨水进入左后组合灯内导致短路， 引起一系列故障， 之前灯光开关是关闭的， 也没注意尾灯功能是否正常，走了弯路。

维修小结：

1、 排查故障时， 要确认故障是否存在以及是否存在其他故障。

2、 对于多个故障， 首先查看是否有共同点。

3、 仔细排查故障， 必要可以替换零部件， 快速锁定故障。

4、 找到故障点， 要确认故障原因， 做到一次排除故障， 防止再次出现故障。
