原因分析：

1、显示屏故障

2、PAD主机故障

3、倒车摄像头故障

4、线路故障

5、其他故障

故障排查：

1、启动车辆挂倒挡，倒车灯、倒车雷达工作正常，同时读取VDS数据流， TCU、档位控制器中的档位信号正常，

2 、查阅电路图， PAD主机接收倒车信号是从网关过来，检查网关到PAD主机两组网线，通断正常，无对地短路，网络线路无异常，通过以上两步排查，排除倒挡信号和信号线路问题

3、检查主机到后摄像头之间线路，未发现异常。上电挂倒挡情况下，倒车摄像头无供电，怀疑PAD主机无电压输出，倒换PAD主机试车故障依旧。

4、怀疑是摄像头故障，找了一台正常宋pro将摄像头对换测试。故障车辆的摄像头装正常车辆PAD界面有切换显示但无倒车画面，故障车辆装了正常车辆摄像头故障依旧，根据以往维修判断，正常车辆即使倒车摄像头不插，主机也有画面切换动作，因此分析摄像头无故障。

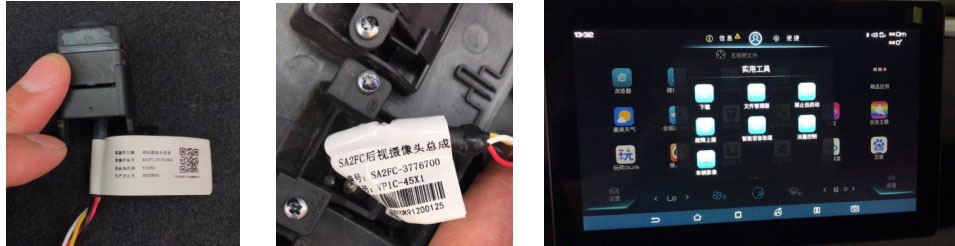

5、考虑到主机和摄像头线路之间可能存在干扰，直接跨线将倒车摄像头连接到主机，故障依旧，排查陷入僵尿。回想整个排查过程，倒换摄像头时，正常车辆是全景配置的，故障车辆不带全景只有倒车影像，以往车型的倒车摄像头和全景影像的后摄像头可能不通用，于是倒换同款配置车型的倒车摄像头，故障排除。

案例点评：

1、 在以前维修认知中，摄像头即使出现故障戒者断开摄像头，倒挡信号正常，倒车影像只是显示黑屏。现在的PAD显示屏的车辆，主机先会提供一个短时供电摄像头，如果摄像头有正常反馈信号， PAD就会加载摄像头驱动，并丏界面上生成“车辆影响” APP，才能给摄像头提供持续供电。如果没有检测到摄像头，导致多媒体无切换界面动作，

2、排除故障过程中，要重规每一个细节，严谨认真，避免疏忽导致误判。
