原因分析：

1、车辆模块软件版本未更新至最新导致故障

2、充配电故障

3、相关线路故障

维修过程：

1、 使用VDS2000诊断仪读取在直流充电时电驱充电模块报： U029F87电驱充电与OBC通讯故障；电池管理器报： U014B87与直流充电柜通讯故障； U017D87与VDM通讯超时；前驱动电机控制器报： U029F87电驱充电与OBC通讯故障；拔掉直流充电器车辆不报故障，尝试调换直流充电桩测试故障依旧；将整车模块软件版本更新至最新， 经测试故障依旧；使用交流充电测试充电正常。

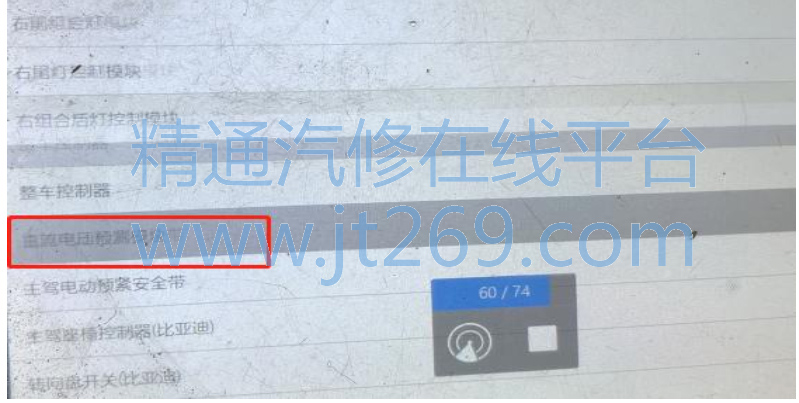

2、 在扫描整车模块过程中发现车辆直流电压检测模块扫描不到（异常），分析故障点为充配电总成内部的直流电压检测模块故障或相关线路故障。

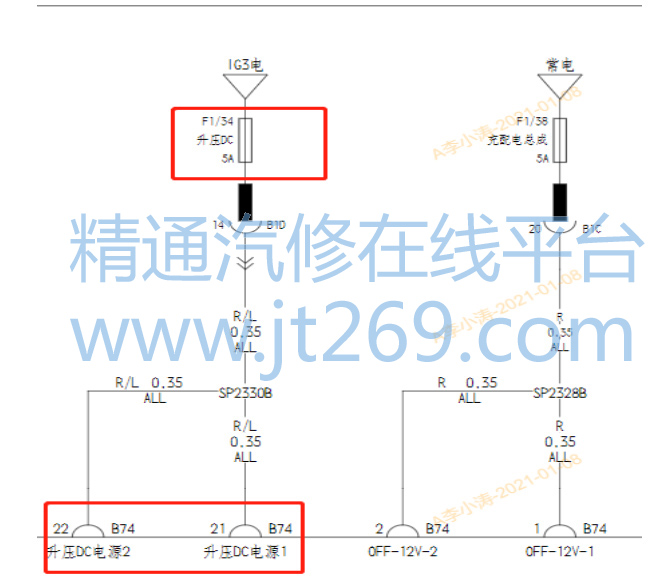

3、 经与技术督导和技术部老师沟通得知， 直流电压检测模块供电电源为前舱配电盒内部F1/34升压DC 5A保险供给；测量保险两端电压均正常；断开充配电模块低压插接器端，测量充配电接插B74/21#、 B74 /22#端口均无电压输出；测量前舱配电盒B1D/14#针脚至充配电模块接插B74/21# B74/22#针脚线束阻值正常导通性良好，排除线束故障。



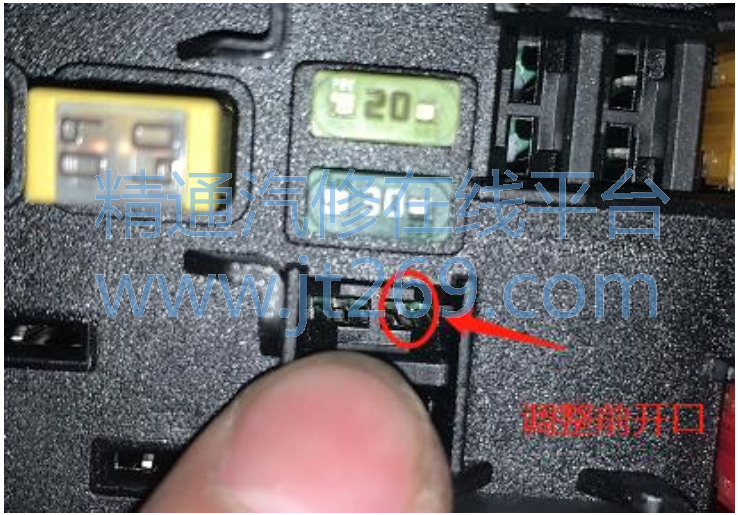

4、 经上述排查检测基本确认故障点为前舱配电盒内部故障；为准确找到故障点拔下F1/34保险测量保险底座至B1D/14#针脚导通性过程中发现F1/34保险一端底座对比另一端底座开口较大，使用镊子调整好保险底座间隙后装复保险经测试确认故障排除。



维修小结：

1、根据电路图我们可以快速有效的缩小故障点范围；

2、维修车辆时我们注重每个维修细节，例如整车模块有哪些扫描不到等等。
