故障现象:拉起电子驻车后,仪表不显示电子驻车灯。
原因分析:
1、程序故障;
2、后域模块故障;
3、线束故障;
故障排查:
1、读取整车故障码,后域报C111013:点火开关线故障等多个故障码,且后域有程序升级,将程序升级至最新且清除故障码后,
仪表能正常显示电子驻车指示灯,反复验证故障,确定没问题后交付客户使用,第二天客户再次反应故障再现,读取后域中只有C111013:点火开关线故障当前;
2、起动车辆后读取后域
数据流,发现
数据流中的点火开关状态显示为关闭,对比正常车显示为打开,怀疑后域模块故障,与正常车对调测试故障依旧;
3、查看电路图,后域有两个电源和一个IG1电,测量发现K53-6针脚少了一路IG1电,接地及CAN电压都正常。

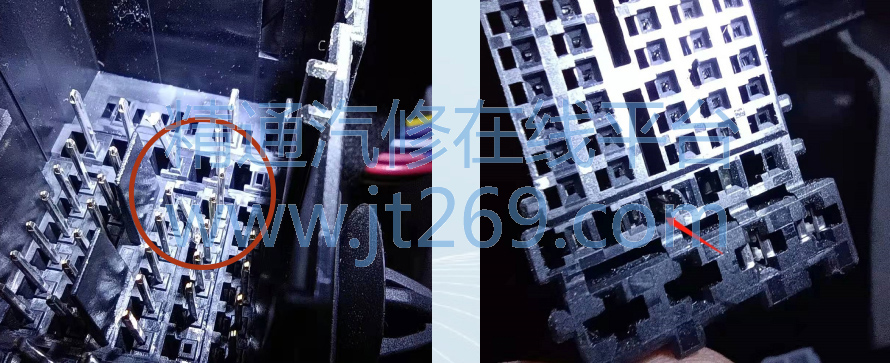

4、查阅维修手册得知,该线为后域的点火开关信号线,顺着电路图查找到位于右A柱下方的KJB01接插件,打开后发现有针脚歪斜,歪斜针脚正是21号脚接到K53-6,修复针脚,故障排除。
维修小结:在排查线路故障时,充分利用维修手册可以帮助我们提高维修效率。
