故障现象:一辆比亚迪秦DM-i,反馈车辆在起步行驶时,仪表提示口盖未关好。
原因分析:
1、充电口故障
2、右域控制器故障;
3、线束故障;
4、配置错误故障
维修过程:
1、VDS读取故障,发现没有故障码。确认充电口盖已经完全关闭。VDS数据流中无法判断口盖的实际开闭状态,找来同款车,打开充电口盖,测试时发现仪表不提示口盖未关好,因此怀疑车辆右域配置错误或是右域装配的型号错误。
2、重新对右域进行了配置标定,试车故障依旧。检查了右域配件编号,与同款车对比一致,排除了右域装错的可能;

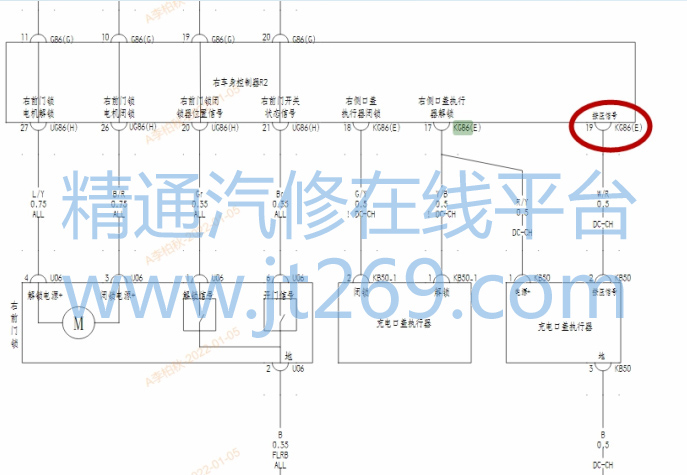

3、分析故障点应该再充电口盖的锁块和右域或是口盖到右域的线束上,断开右域KG86(E)口插头测量到充电口盖KB50/2线束正常,检查锁块锁止正常,故判定故障出在右域控制器上没有接收到反馈信号,拆下右域发现E口19号针脚歪斜,处理后故障排除。
案例点评:维修电路故障需要了解对应的控制策略,同时利用好电路图。根据电路图进行测量及检查,提升维修效率,确保一次修复。
