故障现象:客户反映直流充电后,点启动开关仪表提示“低压供电系统故障”。
原因分析:
1.双向车载电源总成故障
2.直流充电盒故障
3.电池包故障
维修过程:
1.整车扫描后,右域有升级提示,升级后故障依旧。
2.查看故障码,双向车载电源总成报“降压时高压侧电压过低”,整车控制器报“LBMS低电量报警,DCDC故障,DC-DC压差故障”。结合仪表提示,故障为整车低压供电异常。
3.首先怀疑是双向车载电源总成故障,造成DC-DC未降压导致;倒换双向车载后故障未排除。

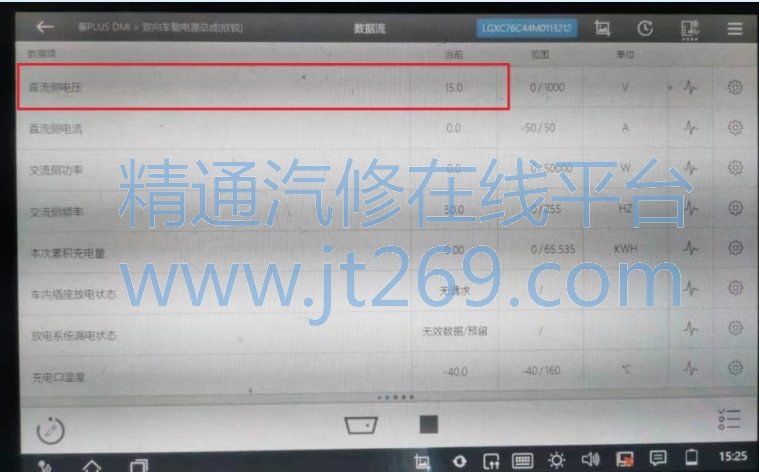

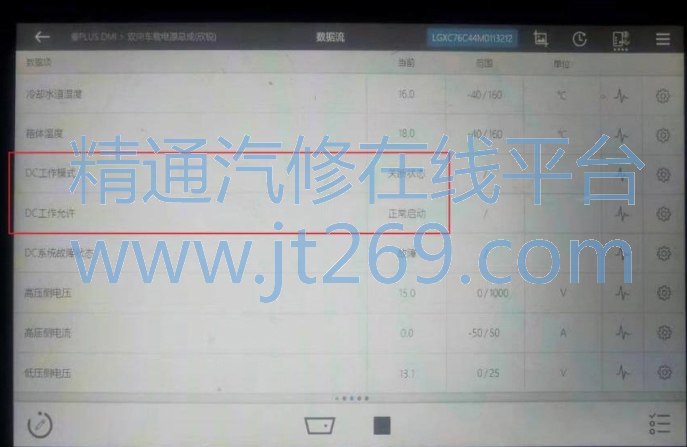

4.给启动电池接上充电机,当低压满足13V电压时,车辆可以上OK电,说明电池包内各接触器可正常吸合,高压预充正常,且其他高压模块内有高压输入。此时读取双向车载
数据流,DC工作模式显示“关断状态”,直流侧电压为15V,证明双向车载未收到反灌电压。

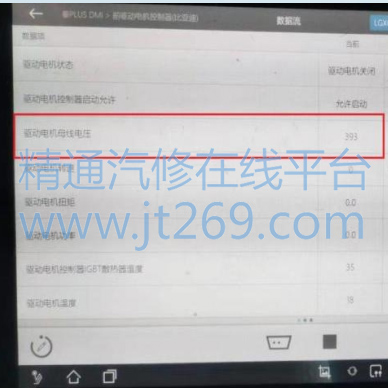

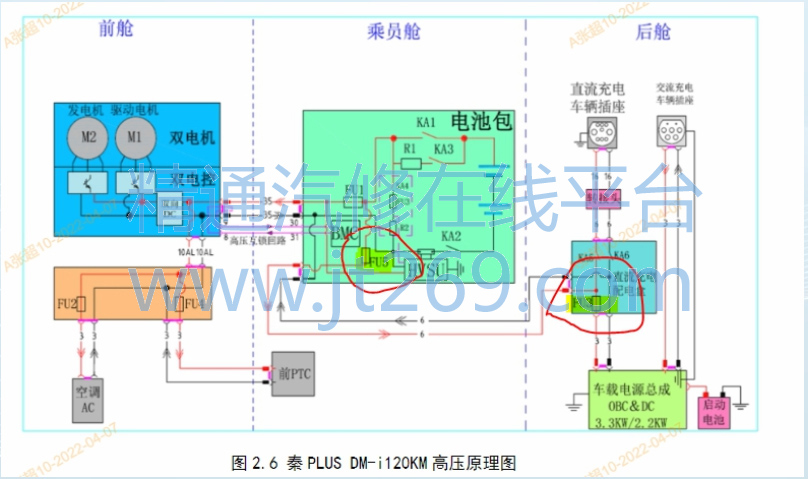

5.前电控母线电压正常,5.查看高压原理图,电池包输出给双向车载高压电,需通过电池包内部的FU5保险和直流充电盒内的FU3保险。
6.测量直流充电盒电池包输入端正与双向车载输出端正导通,表明FU3良好,排除直流充电盒。

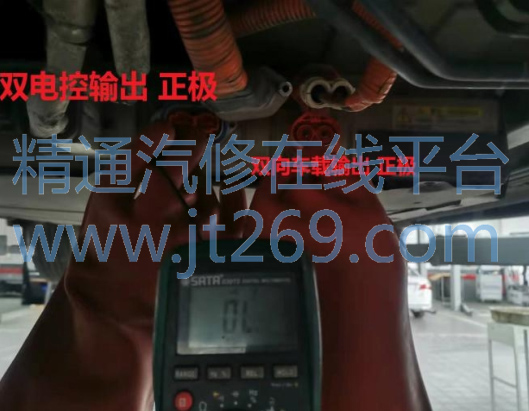

7.结合图示,测量电池包的双电控输出正与双向车载输出正为无穷大,不导通,测量车载充电器内阻是短路状态,更换车载、电池包处理。

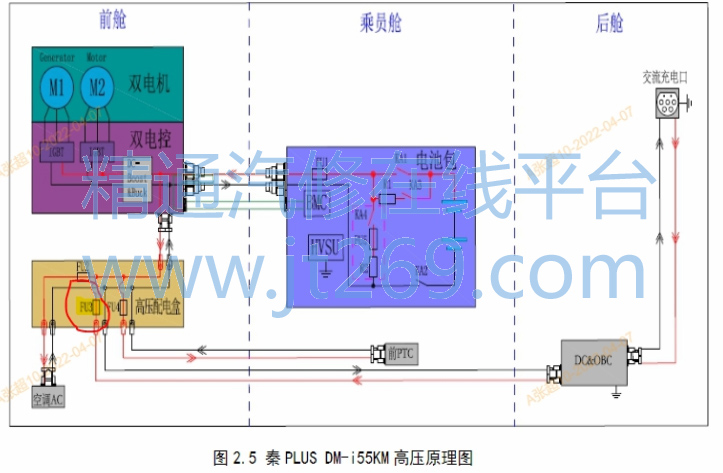

维修小结:1.秦DM-i的交流充电保险FU3不同配置的位置不同,55KM版的在双电控的配电盒内,120KM版的在直流充电盒内。
