故障现象:一辆比亚迪汉DM-i车型,客户车辆锁车以后车窗玻璃不能自动上升,长按遥控器或者微动开关可以正常升降,车窗一键升降功能也正常。
原因分析:
1、程序问题导致故障
2、左前门玻璃升降器开关故障
3、左前门锁体故障
4、左域故障
5、线路故障
维修过程:
1、首先使用VDS进行整车扫描,系统无故障码,将所有程序为最新版本,再更新多媒体程序测试故障依旧,怀疑左前门玻璃升降器开关故障倒换后测试依旧。
2、怀疑会不会与车门开闭信号状态有关系,检测开门指示状态,发现左前门打开状态下,仪表没有显示相应的开门状态指示图标,打开后门有相应的开门指示图标,分析可能是左前门闭锁器故障,倒换测试故障依旧。

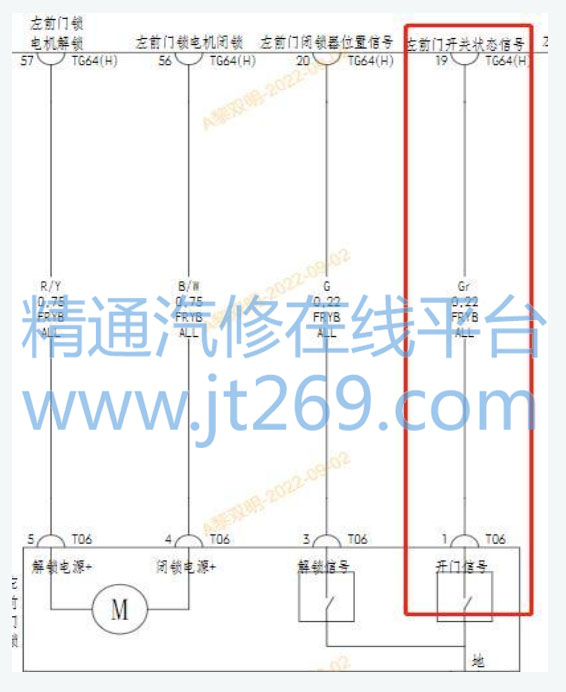

3、测量左前门锁体线束接插件,测量发现左前门锁体T06-1号针脚,开门信号异常,测量T06-1号针脚与TG64(H)-19针导通正常。
4、检查各针脚是否正常时,发现左域TG64(H)-19针脚歪斜,确定是此针脚歪斜后左域控制器没有接收到左前门锁的状态信号,导致左域控制器无法识别左前门锁状态,无法实现锁车后自动升窗,处理好此针脚后故障排除。
