原因分析:

1、右车身控制器故障

2、保险及线路故障

3、右前大灯故障

维修过程:

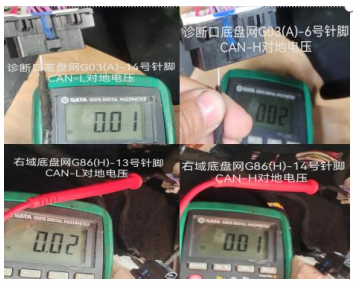

1、用电脑检测所有模块都扫描不到，说明整车CAN网络故障，查询电路图测量诊断口智能进入网、车身网、能量网和ADAS网的CAN线电压都正常，但底盘网的CAN-H和CAN-L对地电压都为0V（异常），按照电路图测量右域底盘网G86(H)-14的CAN-H和G86(H)-13的CAN-L对地电压为0V(异常)，怀疑右域故障，调换右域故障依旧。

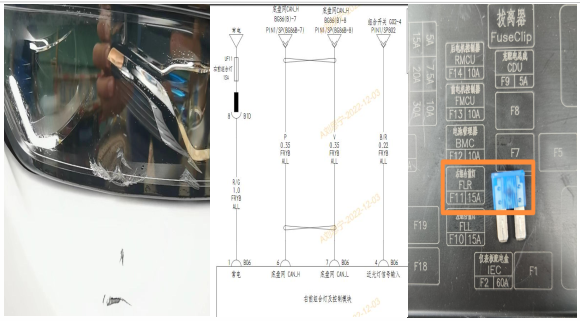

2、因是底盘网故障，判断是某个底盘网的模块短路导致整个网络瘫痪，需逐个排查底盘网的模块。由于环车检查时，发现客户的右前组合灯碰撞破裂了一点，且已进水，查看电路图发现右前组合灯是底盘网的，检查右前组合灯保险丝已熔断，说明右前组合灯进水导致内部短路，从而导致底盘网瘫痪，更换右前组合灯故障排除。

维修小结:维修故障车辆时，我们需要注重细节，结合电路图和其他工具，方能快速解决故障。
