北汽绅宝X35遥控操作四门锁不能开闭锁
来源:本站整理  作者:佚名  2018-09-23 10:44:34

一辆行驶里程约2000km的北汽绅宝X35手动挡车。客户反映:该车遥控器不工作,按下遥控器的开锁键和闭锁键,四个门锁都不动作,只能使用机械钥匙进行开锁和闭锁操作。店里维修技师试车验证,确认故障存在,不仅使用遥控器操作车门开闭锁都不工作,而且用主驾驶车门的中控锁按键操作时四门锁也不工作;但是使用遥控器时,按闭锁键车辆双闪灯闪烁一次,按开锁键车辆双闪灯闪烁两次,即故障车双闪灯的工作情况与正常车辆相同;使用遥控器,按键遥控解锁后备箱,后备箱能够开启,工作正常。

可能原因分析 :根据以上故障现象分析,由于按下遥控器后,BCM能正常输出开闭锁的双闪和后备箱解锁,初步判断遥控器工作正常。车辆中控锁不工作可能是由于以下几种原因造成的:
Ÿ BCM内部故障;
Ÿ 车门锁故障;
Ÿ BCM至四门门锁之间的连接线路故障。
检修过程 :
Ÿ 连接VDS,首先检测车身控制模块,发现BCM中无故障码;然后进行执行器驱动测试,发现VDS显示车门锁止与解锁输出执行成功,但是实际四个门锁没有动作,如下图所示:

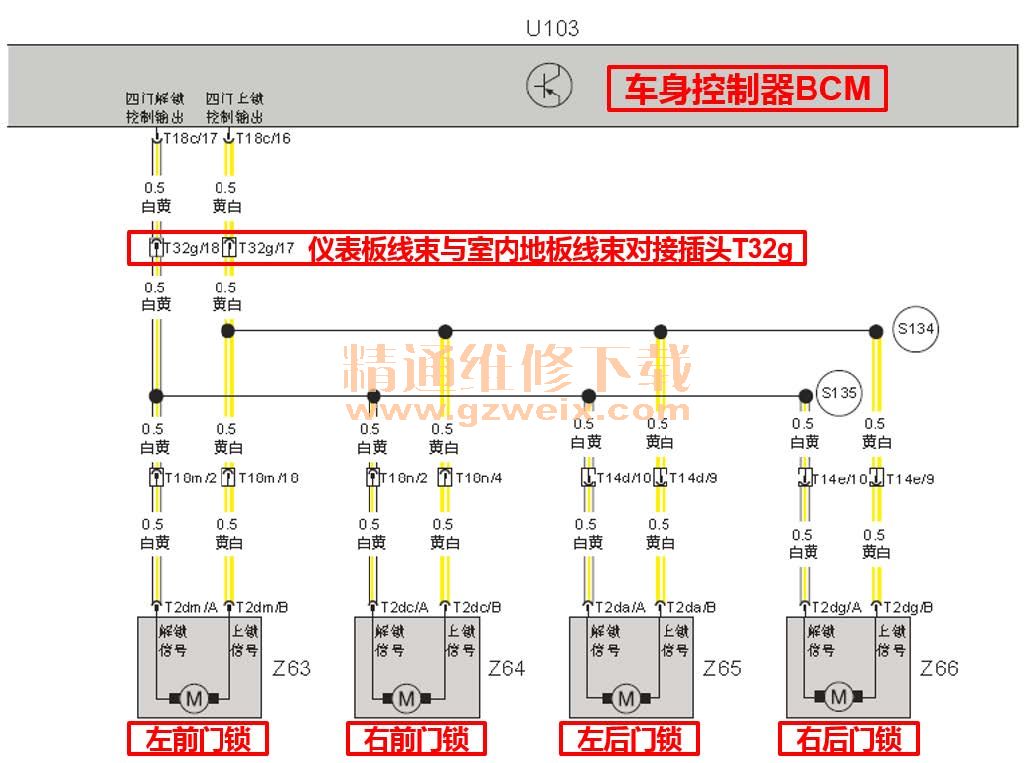

Ÿ 以上情况说明,BCM软件程序可以接收到遥控器的开闭锁请求信号,也可以通过执行驱动输出动作指令,但是四门门锁无法正常执行,因此故障发生在模块硬件、门锁或连接线路。四个门锁同时出现故障可能性很低,所以重点检查模块硬件和线路,尤其是四门锁共用线路部分。门锁部分的电路图,如下图所示:

[1] [2]  下一页
