北京BJ40L车仪表灯异常闪烁故障检修
来源:本站整理  作者:佚名  2018-09-24 09:34:03

一辆行驶里程约1.4万km的北京BJ40L动档车。客户反映:该车仪表上所有的指示灯异常闪烁。

可能原因分析 :
根据上述异常现象分析,可能是以下几种原因造成的:
Ÿ 仪表损坏;
Ÿ 仪表相关电路故障;
Ÿ 网络异常;
Ÿ 其他原因。
检修过程:

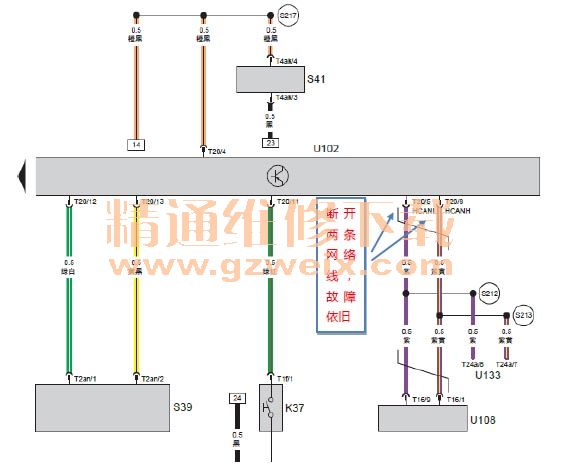

Ÿ 连接VDS诊断仪,发现无法与仪表模块通讯。查看仪表电路图,检查仪表插头T20/1、T20/20电源均有12V电压输入,T20/2接地正常。怀疑网络线异常导致仪表工作异常,尝试断开T20/5、T20/8网络线,故障依旧;



Ÿ 在仪表插头处测量CAN_H电压为7.90V,CAN_L为6.62V,异常;

Ÿ 查看仪表模块所在车身网络电路图,此网络中包括组合仪表、倒车雷达、音响控制单元、胎压控制单元等模块;对所有模块逐一断开,最终拔下胎压控制器时,仪表恢复正常;
Ÿ 检查发现该模块内部有积水,询问客户得知,前几天在河流里越野,车内进水。

修理结果:处理泡水线束,更换胎压模块,故障排除。
对于不能模块通讯的故障,模块的电源、接地、和通讯线路都应该做为排查方向。
